CAD如何生成PDF或JPG

2024-04-05 20:49:20

CAD是常用的设计软件，那么怎么将CAD中的文件生成PDF或JPG等图片文件呢？详见本文。

操作方法

01

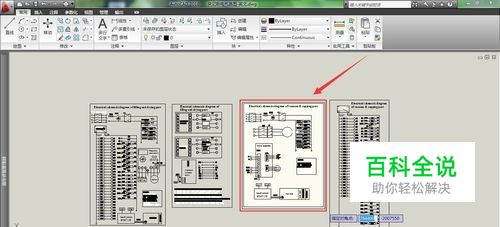

打开一个CAD文件，如图我们看见该文件有很多电路图，但我们只想选择其中一个转换为PDF或JPG。用截图可以直接截取成图片，但截图的尺寸是限制的，再大也大不过屏幕，所以生成PDF或JPG是非常有必要，也保证了图片的清晰度。
02

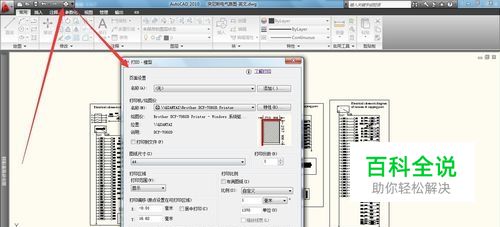

点击左上方打印机图标，弹出打印窗口。
03

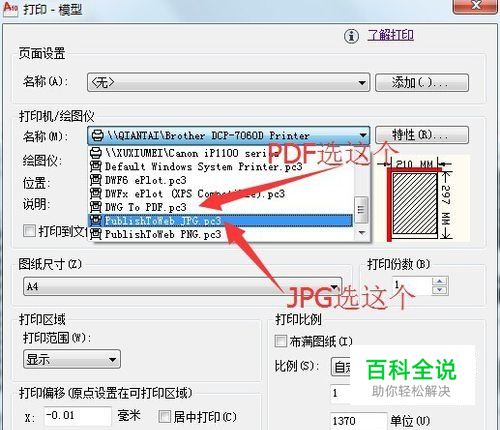

在打印机名称里进行选择，生成PDF点击有PDF的选项，生成JPG则点击JPG选项。
04

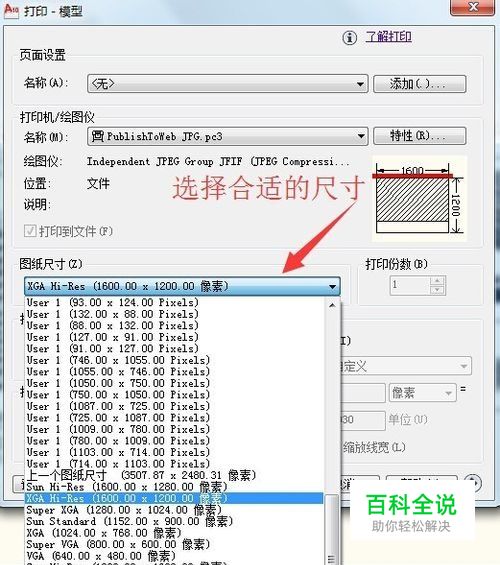

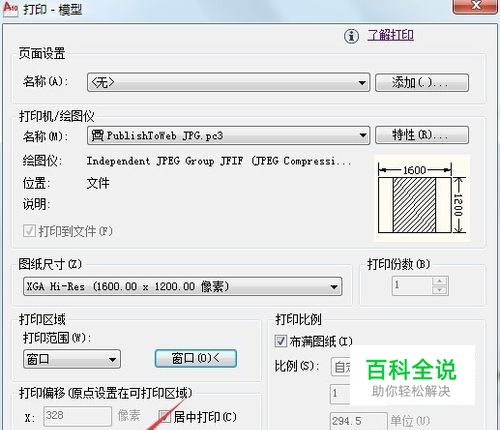

本文以JPG为例，生成PDF方法是一致的。选择JPG打印后，再选择合适的图片尺寸，像素以自己需要的合适即可。
05

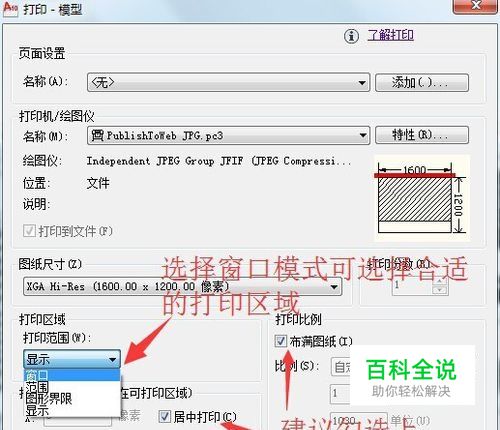

因为是指定生成文件内的部分内容，在打印范围选择窗口模式，同时把居中打印和布满图纸勾选上比较好。
06

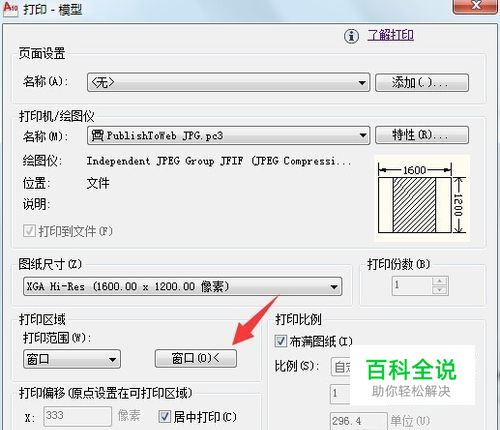

然后点击右边的窗口，然后会跳转到选择生成范围的画面，选中要生成的范围即可。
07

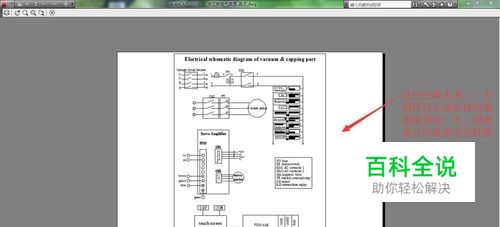

点击预览，查看图片最终效果，如果不满意。一方面可以生成之后再用图片处理工具处理（但这种方法对于生成PDF是没办法进行的。），一方面则是通过调整图片尺寸或方向来实现。
08

调整图片方向，首先点击右下方的箭头，弹出的工具栏选择图形方向，选择后再预览。
09

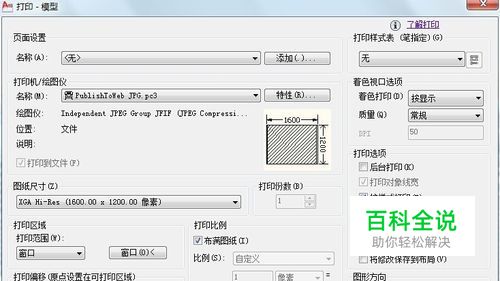

调整图片大小，则通过图纸尺寸进行修改。见第4步骤。
10

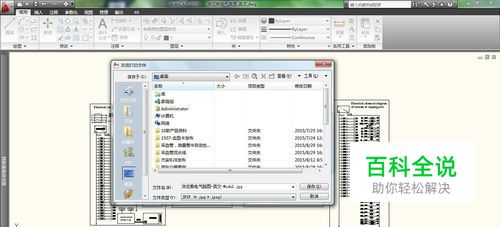

调整后预览效果满意为止。然后点击确定打印，指定保存位置即可生成JPG。
11

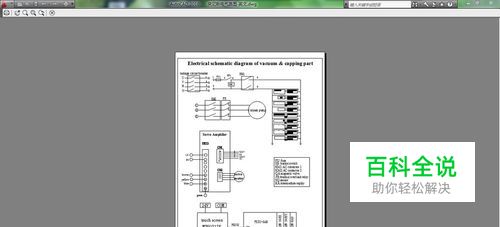

最后到保存的位置查看生成的JPG是否满意吧!
