Autocad阵列命令详解-路径阵列
上次我们详细介绍了Autocad阵列命令组中的矩形阵列命令，今天来了解阵列命令中的另一个很有趣的阵列命令--路径阵列。在早期的CAD版本中，阵列命令只有矩形和极轴两种，路径阵列要在express tools里面找。后来因其实用性颇强，才被标准的阵列命令组收编。
操作方法
- 01

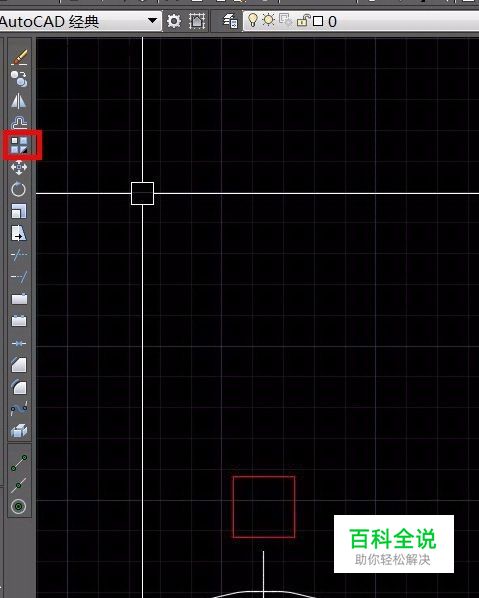

打开CAD，在“修改”工具栏的第4项找到阵列命令组。
- 02

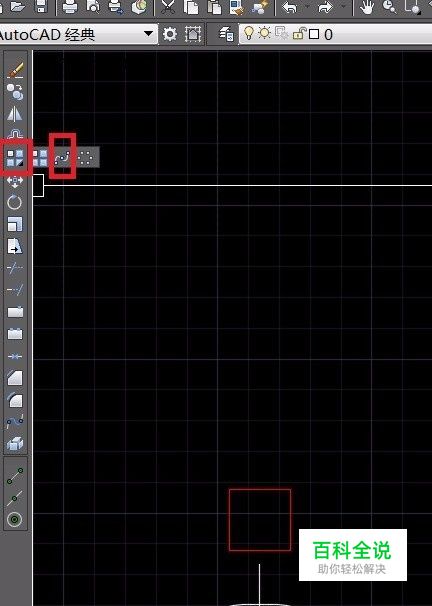

左键点住阵列命令组图标不放，在右滑菜单中选择第二个。
- 03

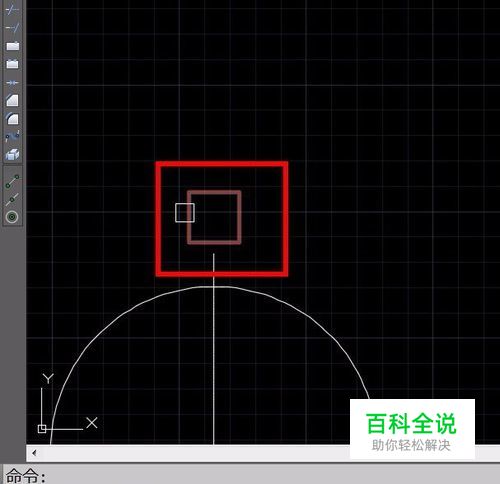

松开左键，路径阵列命令开始执行。根据提示，选择被阵列的对象。示例中我们依然采用的这个红色的小方块。选择完后，回车或是空格，结束选择。
- 04

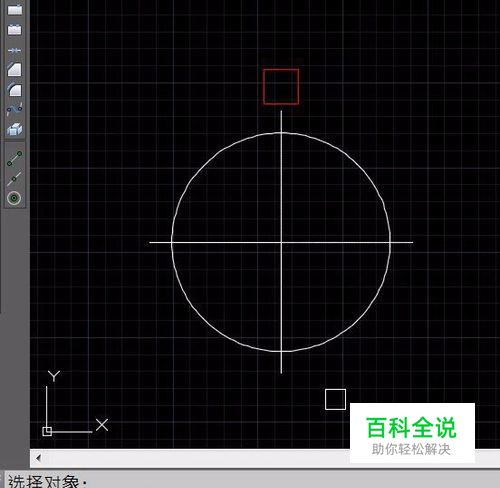

接下来要选择阵列参考的路径，可以是曲线，多义线，圆，样条曲线，直线等等。示例我们选择圆作为阵列参考的路径。
- 05

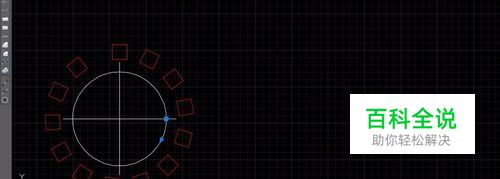

选择完路径曲线，程序进入下一步。这次路径阵列共提供了10个参数开关供绘图人调整修改。命令之强大可见一斑。参数1，依然是“关联”。建议如无特殊需要，打开关联。对后面编辑和修改都颇为有益。参数2，“方法”。主要是设置路径矩阵的等分方式，有两个选择，定数或是定距。
- 06
参数3，“基点”。这个需要好好理解下。默认的基点是曲线的端点。如果你选择方块的角点或是质点作为基点，则原始对象的位置都会随着设置调整位置。这是唯一一个能调整本体位置的阵列命令。参数4，“切向”。有些类似于基点参数。默认的切向就是曲线端点的切向。人为调整成其他切向后，本体位置随之改变。
- 07
参数5，“项目”。与矩形阵列类似。可以定义曲线路径上分布的数量和间距。参数6，“行”。同样的，这个参数可以设置行数，行间距和行之间的标高增量。
- 08
参数7，“层”。可以设置层数和层间间距，是Z方向上的设置项。参数8，“对齐方式”。可选择与曲线路径对齐，或是与原对象保持一致。
- 09
参数9，“Z方向”。如果选择的路径曲线是3D曲线，那么此设置项生效。可选择Z方向不变或是随路径变化。参数10，“退出”。结束命令。
- 10
这么强大的命令，如此多的设置项。需要绘图人多加摸索和实际使用。方能体味这个命令的妙处。
