AutoCADT20天正建筑如何添加符号标注
AutoCADT20天正建筑如何添加符号标注？
1.箭头引注
- 01

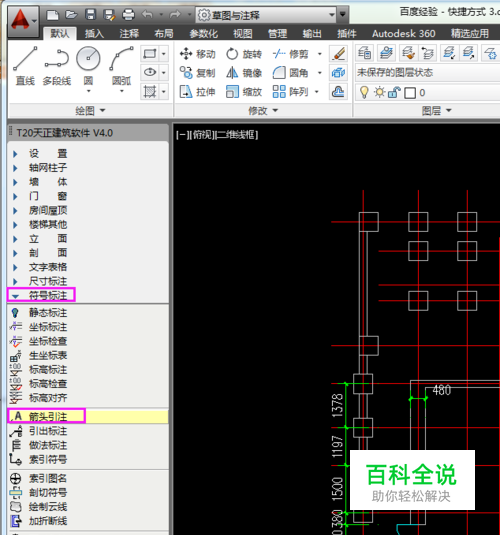

依次从左侧的T20天正建筑V4.0工具栏选择【符号标注】》【箭头引注】选项，打开【箭头引注】对话框，如图所示。
- 02

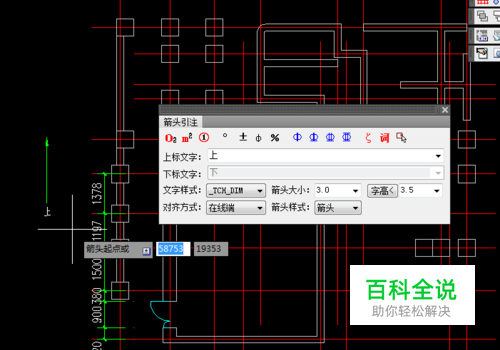

在打开的【箭头引注】对话框中，输入标注文本内容，并设置好文本格式，在绘图区域中指定好箭头位置及标注位置即可完成操作。
2.引出标注
- 01

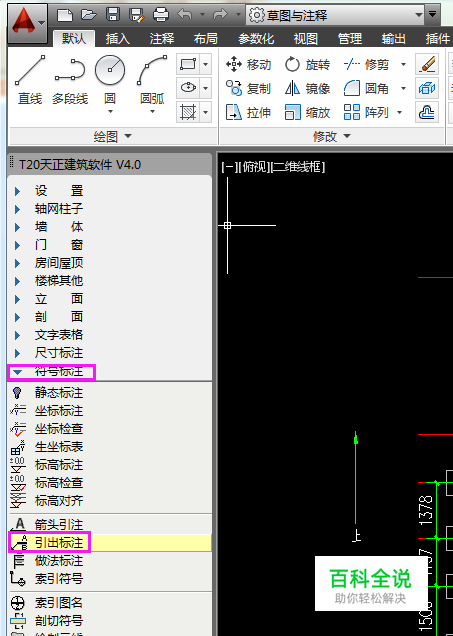

依次从左侧的T20天正建筑V4.0工具栏选择【符号标注】》【引出标注】选项，打开【引出标注】对话框，如图所示。
- 02

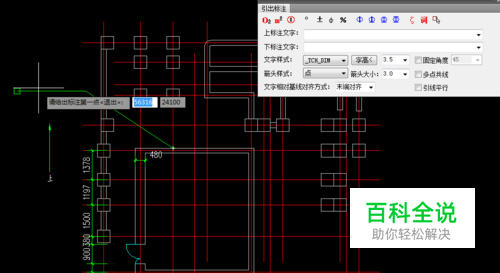

在打开的【引出标注】对话框中，输入标注文本内容，并对其格式进行设置，然后在绘图区域中指定好标注位置，按回车键完成引注操作。
3.索引符号
- 01

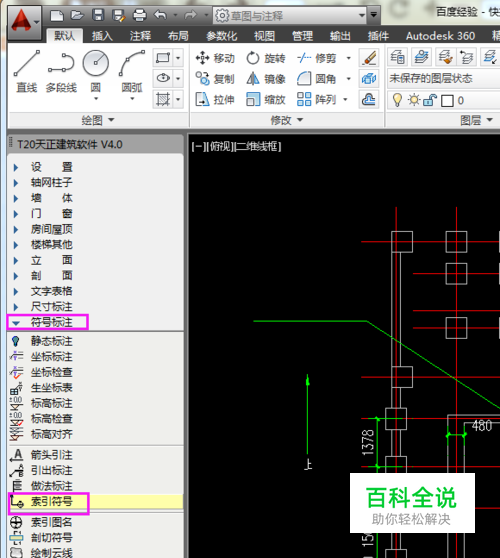

依次从左侧的T20天正建筑V4.0工具栏选择【符号标注】》【索引符号】选项，打开【索引符号】对话框，如图所示。
- 02

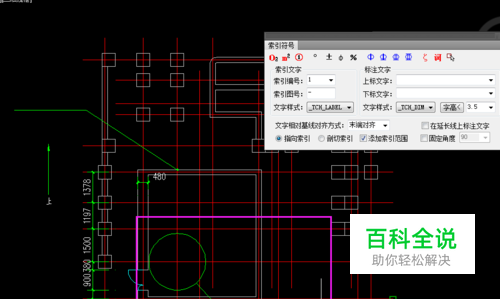

在打开的【索引符号】对话框中，输入索引图号值和索引编号值，然后在绘图区中，指定要被索引的详图及标注位置，即可完成操作。
