AutoCAD图案无法填充解决办法
在CAD绘图中，常常遇到图案无法填充的问题，有时图形填充的区域明明是封闭的，却无法填充，主要是图案填充是说对象不封闭，出现边界定义错误的对话框，现在就边界定义错误情况做出说明，并给出解决的办法。
操作方法
- 01
在CAD绘图中，有时图形比较复杂，文件比较大，填充区域相对可视区域来说比较小，常常需要放大填充区域才能填充。 举例说明： 绘制图形如下，如下图形由8条直线组成，我们现在要在“线条2、3、4、5、6、7、8”组成的封闭区域内填充剖面线。
- 02
点击菜单【绘图】│【图案填充】，或者在命令栏中输入图案填充命令“HATCH”， 输入“T”打开【图案填充】对话框。
- 03

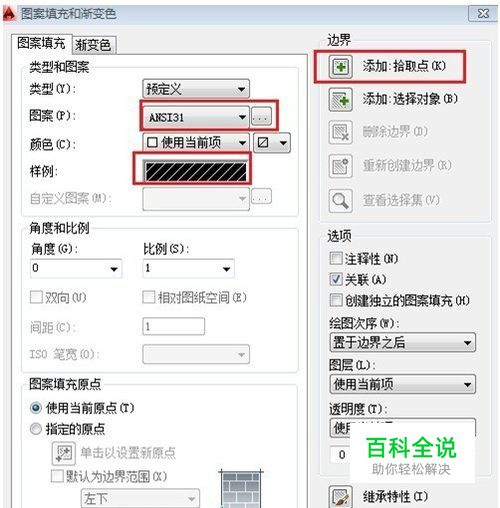

打开【图案填充和渐变色】对话框后，选择剖面线“ANSI31”，点击“添加：拾取点（K）”。
- 04
鼠标光标选择所要填充区域的内部，由于图形比较大，填充区域看不清，光标选不到区域内部， 出现点到线上的问题。
- 05

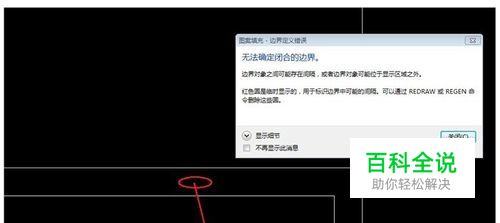

这时需要局部放大图形，鼠标光标选择所要填充区域的内部，出现“边界定义错误”，这是因为图形在可视区域内没有完全显示，所以出现“边界定义错误”问题。
- 06
要解决这个问题，我们需要先把我们需要填充的区域的边界创建一个封闭区域的边界。 选择【绘图】│【边界】创建封闭区域对象边界。
- 07
打开【边界创建】对话框，对象类型：多段线。点击新建，选择“线条2、3、4、5、6、7、8”；
- 08
选择完后，按【Enter】键，或鼠标单击右键，回到【边界创建】对话框，点击【确定】
- 09
然后光标拾取封闭区域的内部点，放大图形鼠标光标放在区域内单击，封闭区域边界就创建好了。 按【Enter】键，或单击鼠标右键退出边界创建对话框。
- 10
命令栏中输入图案填充命令“HATCH”，默认选择区域为拾取内部点，按【Enter】, 滑动鼠标滚轮，局部放大图形，鼠标光标选择所要填充区域的内部。
- 11
封闭区域就被填充了。
- 12
整体显示如下图：
