UG测量周长 长度

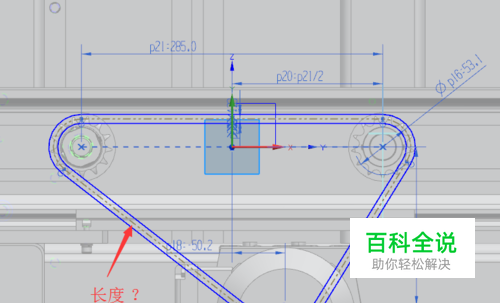

使用UG时，有时想要知道切割零件的周长，来计算加工费。有时想要方便了解零件周长尺寸等，本将介绍一种快捷方法来测量零件的周长等尺寸。

方法/步骤1

  • 01

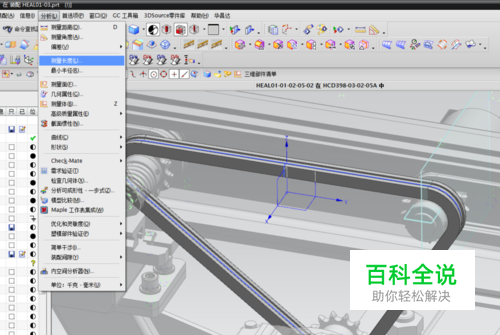

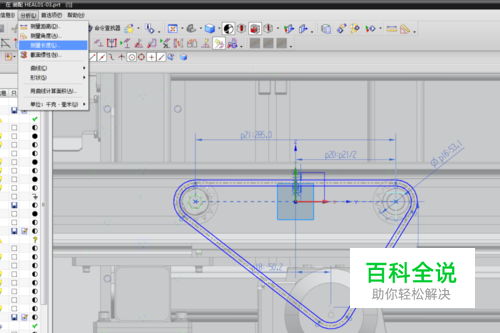

    在草图编辑模式下，在菜单栏里找到“工具”-“分析”-“测量长度”。

  • 02

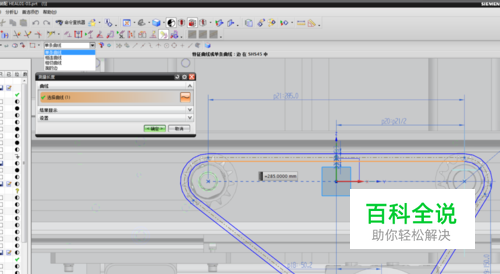

    用鼠标点击，选择要测量的曲线或直线，依次会将点击的曲线长度求和，最后的结果是鼠标选取的所有曲线的总长度，选一周即为周长。 可在图标栏里“曲线规则”下拉框里，选择选择曲线的模式：单条曲线、相连曲线、相切曲线、面的边。测周长选择“相连曲线”测量较快。测单条曲线，选“单条曲线”。

    方法/步骤2

    • 01

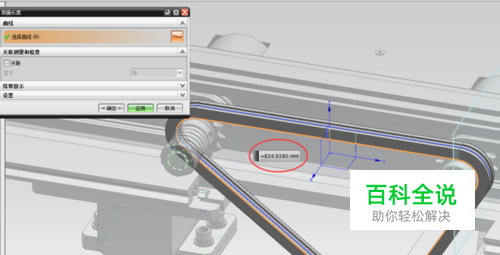

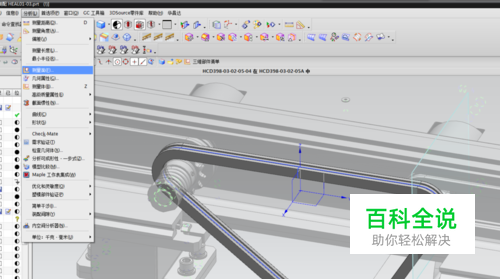

      也可以在建模模式下，测量周长。在菜单栏里找到“工具”-“分析”-“测量长度”。同理，选择边，即可测出周长。

    方法/步骤3

    • 01

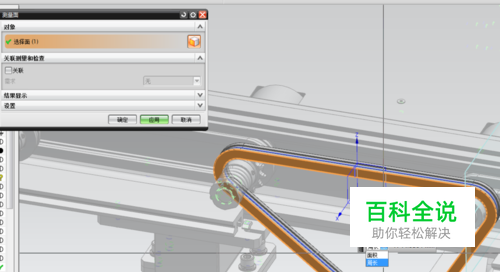

      在菜单栏里找到“工具”-“分析”-“测量面”，选择面，选择周长。结果为1744.0804mm。

    • 02

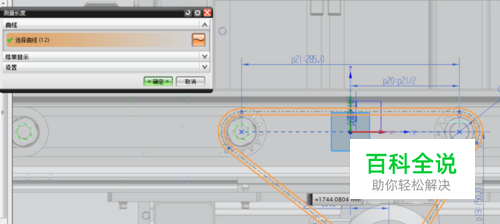

      也可以在草图编辑模式下，用鼠标框选曲线，得曲线周长1744.0804mm。与上面方法测量结果一致。
