天正 自动生成坡屋顶的平面及立面图
坡屋顶立面一般通过三视图来绘制 但相对复杂的坡屋面立体关系较困难 通过天正的自动生成功能 可以修正、检查我们绘制的屋顶立面及平面
操作方法
- 01
首先绘制屋顶平面 将建筑的外轮廓换成封闭的pl线
- 02

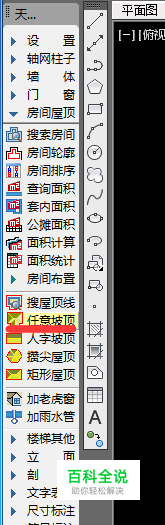

在 天正左侧的工具栏中找到房间屋顶--任意坡屋顶 根据提示选中pl线 输入数据 就完成了天正屋顶的平面
- 03

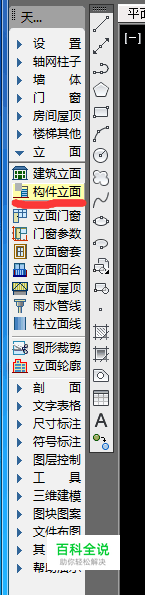

在天正左侧工具栏中找到 立面--构建立面 ，根据命令栏提示要生成的立面，选中之前画的屋顶平面，既可以生成屋顶的各个立面图。 当然 这个立面生成的方法只供我们参考、改正 机器有时候也会出现线段没有的情况 ，还是需要细心检查 掌握绘制原理。
