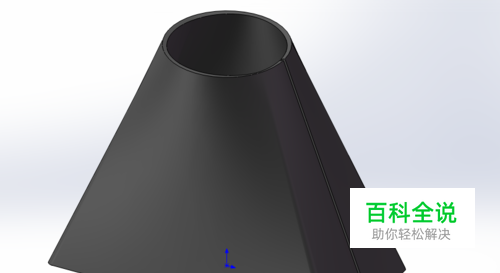

solidworks圆顶方底(天圆地方)钣金建模绘制
在solidworks进行机械设计时,会遇到钣金件的圆顶方底(天圆地方)。因要进行数控直接加工,为方便设计和直接出钣金加工图,因此要将其绘制成钣金件,以便展开出图。
操作方法
- 01

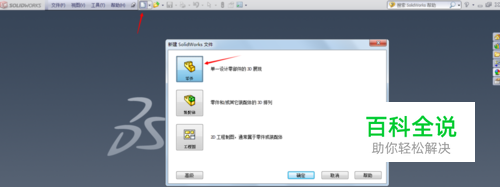

打开solidworks软件,进入零件建模环境。
- 02

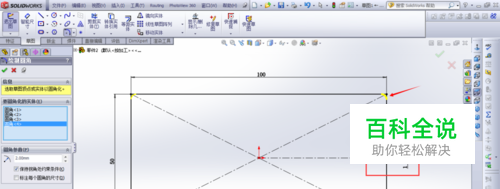

在上视基准面绘制如下草图(注:1、须将草图断开(1mm为例),否则不能进行钣金放样折弯;2、草图一定不能出现直角,否则不能进行钣金放样折弯,需绘制圆角)。绘制完成后退出草图。
- 03

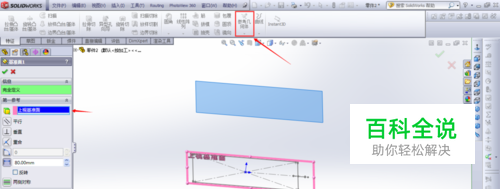

建立参考基准面:点击参考几何体,选择上视基准面,距离输入80mm。
- 04

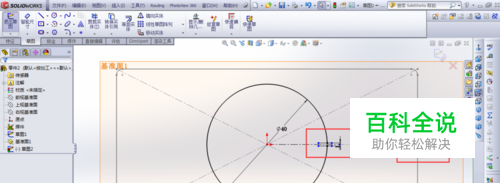

点击参考基准面1进行如下草图绘制。(注:圆形要与下面方形开口方向一致,且开口大小相同)
- 05

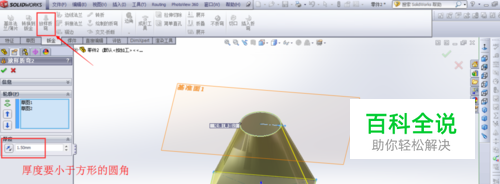

选择钣金下面的放样折弯命令,依次选择草图1和草图2,并注意下面的厚度值(注:值要小于之前方底的圆角值才行)。确定退出完成圆顶方底建模。
- 06

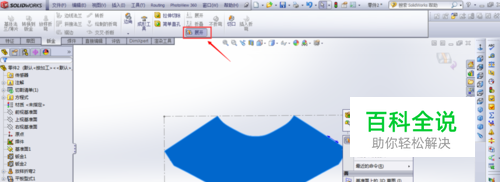

点击展开命令可将其展开(再次单击展开即可恢复原状),在展开平面上点击右键出现如下图所示的菜单,选择输出到DXF/DWG即可直接生成数控加工的图纸。
