绘制带误差棒的正负柱状图
有时候我们的数据有正有负，需要用柱状图展现数据，那么如何绘制正负柱状图呢？
绘制图形
- 01

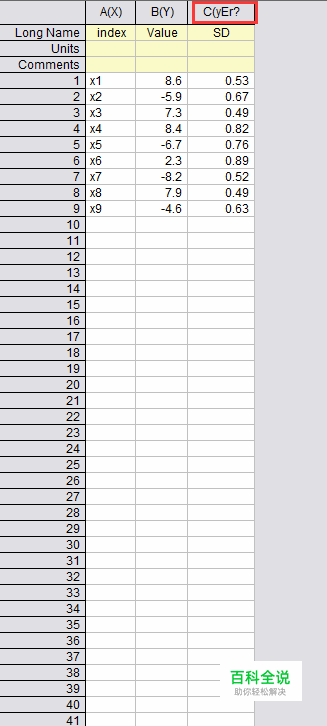

导入数据。点击origin启动快捷方式，启动origin，启动的时候默认建立一个workbook，将整理好的数据copy进入origin（不用管列是否和数据一致，将数据粘贴时origin会自动增加列）。数据列名粘贴在【Long Name】行，如图所示。
- 02

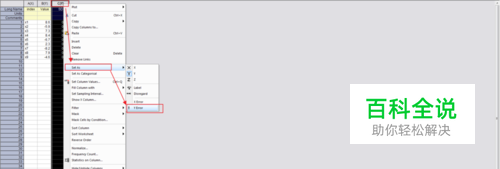

设置误差列。点击SD列的表头选中该列，然后鼠标右键单击，在弹出的快捷菜单（按图示操作）中将SD列设置为误差棒列。
- 03

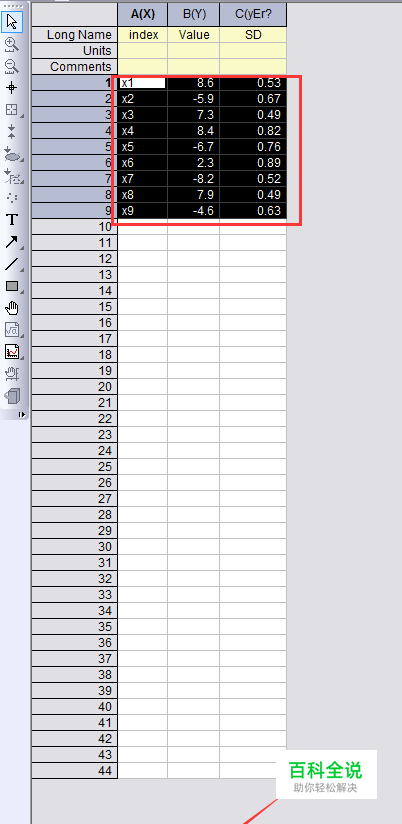

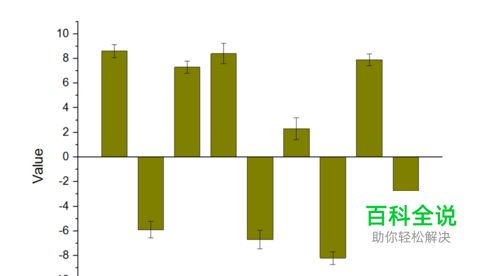

绘制图形。选中数据，点击左下角的柱状图快捷图标，即可绘制目标图形。
美化图形
- 01

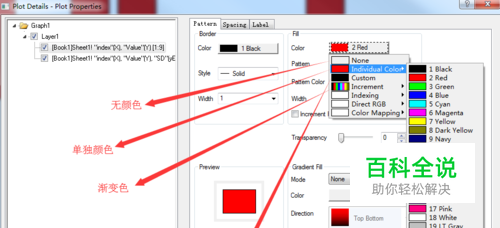

修改柱状图颜色。在柱状图上双击，打开绘图属性对话框，可修改柱状图的颜色、间隔等等。
- 02
去除图例。在图例上单击选中，按delete键删除图例。
- 03

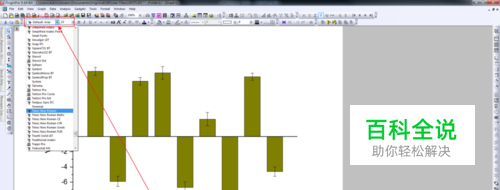

修改坐标轴名称字体。鼠标左键单击坐标轴名称，在左上角字体快捷菜单中修改字体大小、字体。
- 04

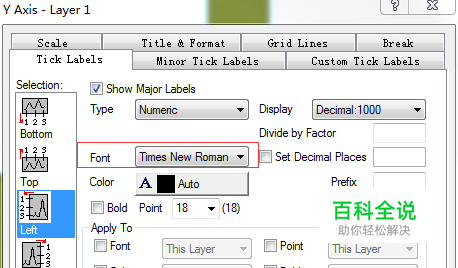

修改坐标轴刻度和字体。在任意一条坐标轴上鼠标左键双击，打开轴属性对话框，修改刻度及字体等。
- 05

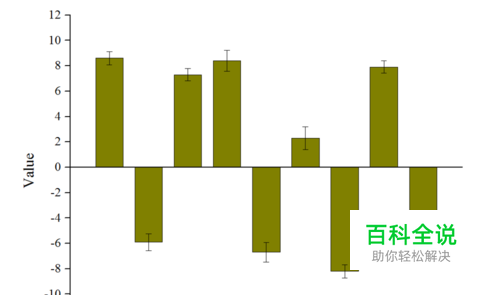

美化后的图形如图所示。
