ICEM-CFD对叶轮流体域模型网格划分（3/3）
本文教你：如何运用workbench对叶轮机械做外流场分析和结构优化，主要用到五种软件，其中包括：DesignModeler（模型建立及处理），ICEM-CFD（划分模型网格），CFX-Pre（流体分析前处理），CFX-Post（计算结果后处理），Static Structural（叶轮结构分析）。由于篇幅巨大，图片过多。现将《CFX如何做叶轮外流场分析》分为五部分：第一部分《DesignModeler对叶轮模型处理》，第二部分《ICEM-CFD对叶轮流体域模型网格划分》，第三部分《CFX-Pre对叶轮流场分析前处理》，第四部分《CFX-Post对叶轮流场后处理》，第五部分《Static Structural对叶轮结构优化分析》。本文为第二部分《ICEM-CFD对叶轮流体域模型网格划分》
操作方法
- 01

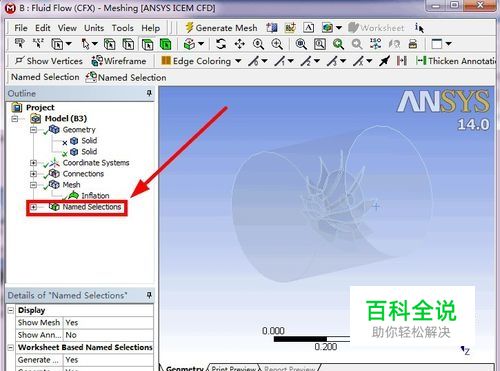

接上一篇《ICEM-CFD对叶轮流体域模型网格划分（2/3）》，在“Project”项目中，选择“Named Selection”，如图所示
- 02

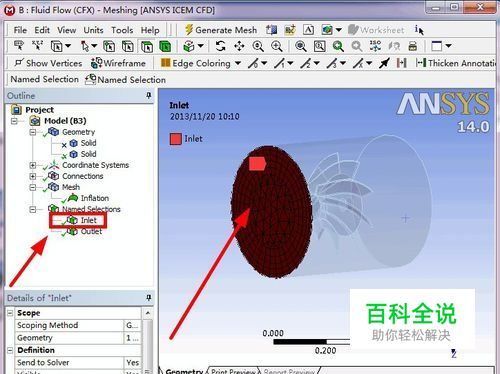

点击“Named Selection”前面的+号，展开“Named Selection”，选择“inlet”查看入口边界，如图所示
- 03
点击“Named Selection”前面的+号，展开“Named Selection”，选择“Outlet”查看出口边界，如图所示
- 04
选择“Mesh”工具，准备更新网格，如图所示
- 05
点击“Update”按钮，如图所示
- 06
更新网格完毕，保存，点击“File”“Save Project”，如图所示
- 07

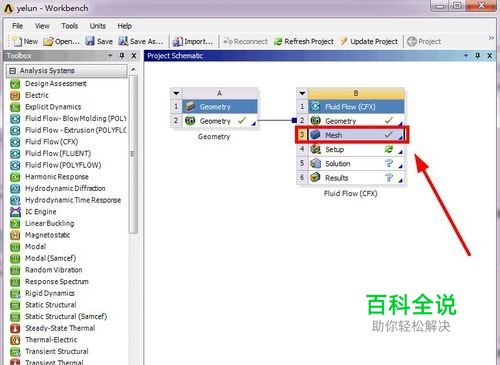

退出“ANSYS ICEM-CFD”软件，返回workbench主界面，查看“Mesh”后面已经打钩，表明网格划分基本完成，如图所示
- 08
第二部分《ICEM-CFD对叶轮流体域模型网格划分》分为三篇：《ICEM-CFD对叶轮流体域模型网格划分（1/3）》，《ICEM-CFD对叶轮流体域模型网格划分（2/3）》，《ICEM-CFD对叶轮流体域模型网格划分（3/3）》 上一篇请查看：《ICEM-CFD对叶轮流体域模型网格划分（2/3）》 本篇为：《ICEM-CFD对叶轮流体域模型网格划分（3/3）》 下一篇请查看：《CFX-Pre对叶轮流场分析前处理（1/3）》
