路由器DHCP配置以及DHCP中继配置
在路由器配置DHCP服务、在路由器上实现DHCP中继。
操作方法
- 01

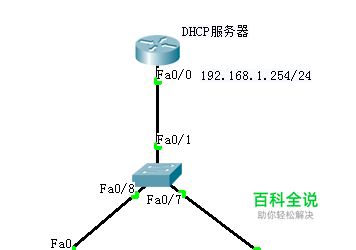

在路由器上配置DHCP服务器 实例： 网络拓扑如下，配置R1为DHCP服务器，要求如下： （1）地址池dhcppool1的地址范围：192.168.1.1-192.168.1.254 （2）排除地址：192.168.1.254,192.168.1.1-192.168.1.10 （3）默认网关：192.168.1.254 (4)DNS服务器地址：192.168.1.1
- 02
分析客户要求，了解整个拓扑概要，做到胸中有拓扑。
- 03
1）R1的配置 Router>enable Router#configure terminal Router(config)#hostname R1 R1(config)#service dhcp R1(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10 //配置排除地址 R1(config)#ip dhcp excluded-address 192.168.1.254 R1(config)#ip dhcp pool dhcppool1 //配置DHCP地址池 R1(dhcp-config)#network 192.168.1.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.1.254 //配置默认网关 R1(dhcp-config)#dns-server 192.168.1.1 //配置DNS服务器地址 R1(dhcp-config)#exit R1(config)#interface fa0/0 R1(config-if)#ip address 192.168.1.254 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#end
- 04

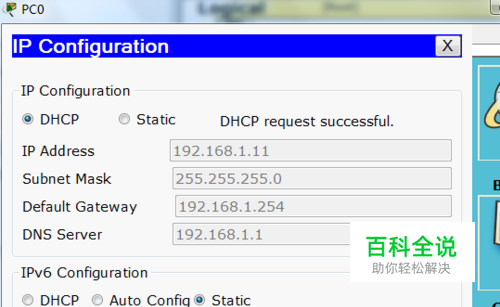

把PC1的ip地址设置为自动获取，查看获取到的ip地址以及网关。
方法/步骤2
- 01

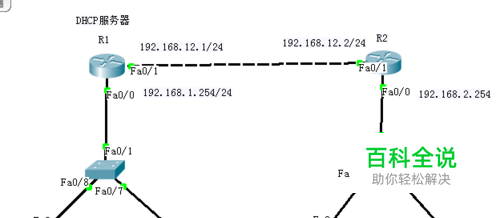

在路由器上配置DHCP中继 实例： 网络结构拓扑图如下，配置R1为DHCP服务器，为两个网络192.168.1.0/24 和192.168.2.0/24提供DHCP服务，要求如下： 1）地址池lanpool1 （1）地址范围：192.168.1.1-192.168.1.254 。 （2）排除地址：192.168.1.254，192.168.1.1-192.168.1.10 。 （3）默认网关：192.168.1.254 （4）DNS服务器：192.168.1.1 2）地址池lanpool2 （1）地址范围：192.168.2.1-192.168.2.254 。 （2）排除地址：192.168.2.254，192.168.2.1-192.168.2.20 。 （3）默认网关：192.168.2.254 （4）DNS服务器：192.168.2.1
- 02
R1的配置 Router>enable Router#configure terminal Router(config)#hostname R1 R1(config)#service dhcp R1(config)#interface f0/0 R1(config-if)#ip address 192.168.1.254 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#interface f0/1 R1(config-if)#ip address 192.168.12.1 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10 R1(config)#ip dhcp excluded-address 192.168.1.254 R1(config)#ip dhcp pool lanpool1 //地址池1 R1(dhcp-config)#network 192.168.1.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.1.254 //配置默认网关 R1(dhcp-config)#dns-server 192.168.1.1 //配置默认dns地址 R1(dhcp-config)#exit R1(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.20 R1(config)#ip dhcp excluded-address 192.168.2.254 R1(config)#ip dhcp pool lanpool2 //地址池2 R1(dhcp-config)#network 192.168.2.0 255.255.255.0 R1(dhcp-config)#default-router 192.168.2.254 //配置默认网关 R1(dhcp-config)#dns-server 192.168.2.1 //配置默认dns地址 R1(dhcp-config)#exit R1(config)#router rip //配置路由实现相互通信 R1(config-router)#network 192.168.1.0 R1(config-router)#network 192.168.12.0 R1(config-router)#end R1#
- 03
R2的配置 Router>enable Router#configure terminal Router(config)#hostname R2 R2(config)#service dhcp R2(config)#interface fa0/0 R2(config-if)#ip address 192.168.2.254 255.255.255.0 R2(config-if)#ip helper-address 192.168.12.1 (把接收到的DHCP请求包发送到192.168.12.1) R2(config-if)#no shutdown R2(config-if)#exit R2(config)#interface f0/1 R2(config-if)#ip address 192.168.12.2 255.255.255.0 R2(config-if)#no shutdown R2(config-if)#exit R2(config)#router rip R2(config-router)#network 192.168.2.0 R2(config-router)#network 192.168.12.0 R2(config-router)#end R2#:
