草图大师如何快速封面
谈起草图大师建模大家都觉得很简单，毕竟是个傻瓜软件，除非你建参数化的模型，常见普通模型都可以轻松搞定，但是大家最头疼都是第一步封面，尤其是曲线多的CAD。简单说一下封面的好方法
操作方法
- 01

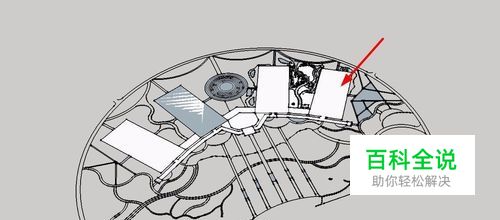

第一看看自动封面的结果是不是想死，这也叫封面？
- 02

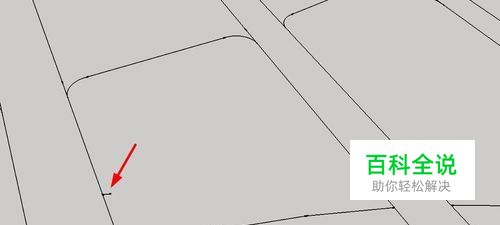

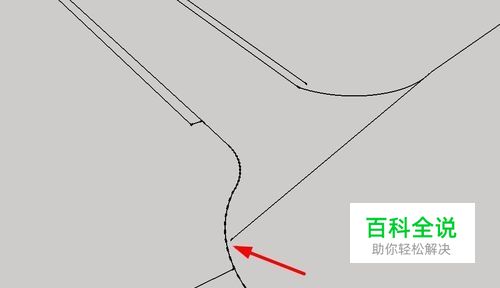

第二为何不能一下把面都封好呢？这当然和你的CAD底图有密不可分的关系。面无法封闭有两种可能。第一路径为闭合，而且没闭合的地方都是几毫米，肉眼都看不见，第二就是闭合路径内有费线，电脑都不知道要杂封面了。所以CAD线别急的导入草图大师，先把CAD好好检查一下。最起码不至于断线费线太多。
- 03

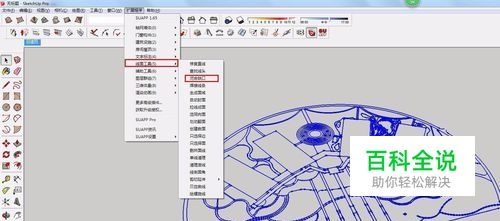

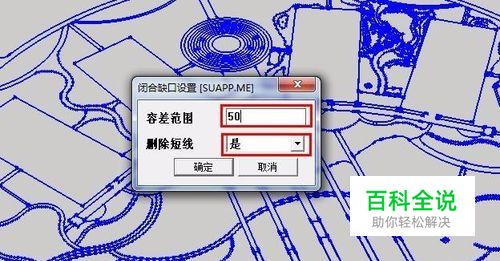

第三把CAD检查好后导入草图大师，开始封面了，首先是闭合缺口，全选择CAD图形，点击扩展程序—线面工具—闭合缺口。这样就可以把没有闭合的线连接在一起。容差值不要太大先用50mm试试，不理想了在把数值调高，在来一次。删除断线选择“是”，它会把没用的一些断线删除。
- 04

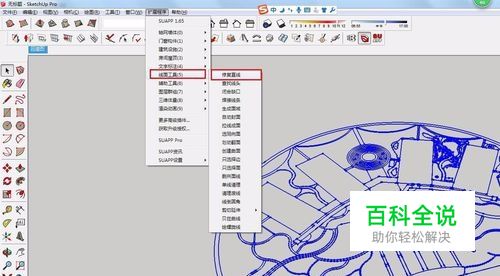

第四修复一下CAD直线，导入的CAD或多或少有些错误和毛病。这样可以增加封面效果。扩展程序—线面工具—修复直线
- 05

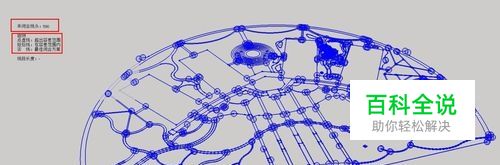

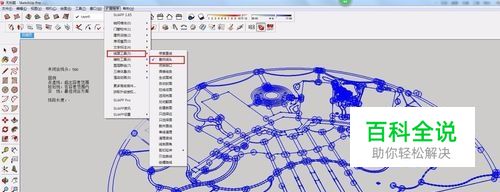

第五执行完刚才的操作如果封面效果还是不佳，再手动执行连接一部分。扩展程序—线面工具—查找线头，查找完结果你会吓一跳。这才发现自己的画的CAD有多恶心了吧。是不是想剁手
