cad拉长命令快捷键,CAD拉长怎么使用

在我们老版本的CAD当中我们会发现是没有拉长这个工具的,在2008版本过后就了拉长工具,对于我们来说拉长还是非常实用的,所以我们还是需要掌握这个工具的,所以下面就学习一下CAD的拉长怎么使用吧。
拉长快捷键:LEN

操作方法

  • 01

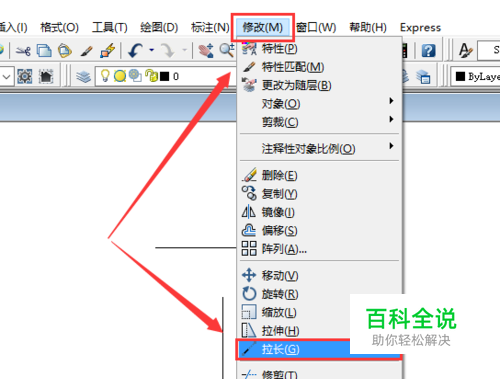

    首先对于我们来说进入CAD拉长工具有两种方式,一种就是点击修改工具然后我们选择拉长工具即可,或者我们使用快捷命令LEN,然后按空格键或者回车键进入也是可以的。

  • 02

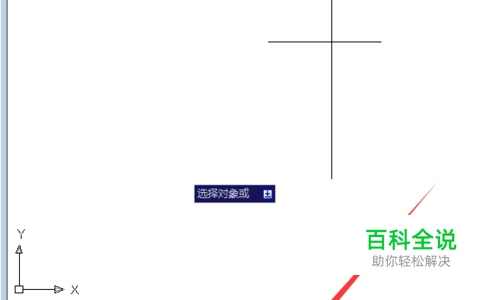

    我们这里可以看到我们拉长命令下面有几个选择项,这里分别就是增量 百分数 全部 动态,每个修改功能都是有特色的,下面分别给大家说说怎么使用这些工具。

  • 03

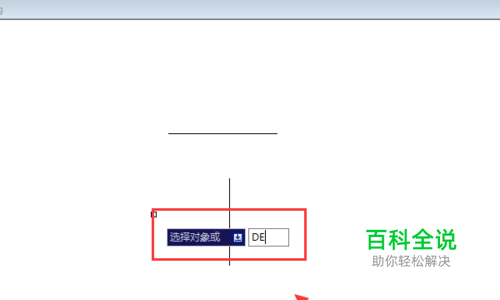

    我们使用增量的时候,需要输入的就是DE,然后按下我们的回车键或者空格键。

  • 04

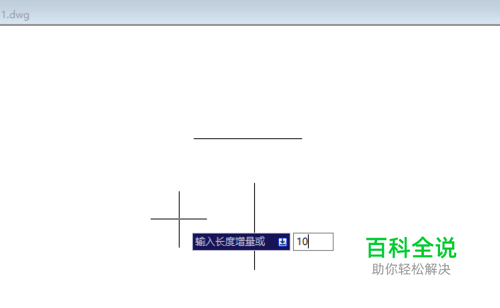

    然后我们就是输入我们的增量长度,输入的长度就是增加我们原有线段的长度,输入好我们增加的长度过后,按下回车键或者空格键,然后就是选择好我们的目标线段就可以了。

  • 05

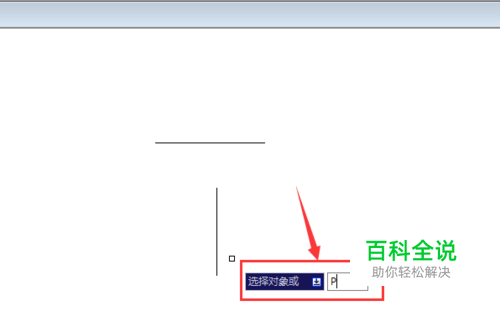

    如果我们使用的就是百分比,这里就是让我们的线段按百分比增长或者缩短,这里我们就是输入P,然后就是点击空格键或者回车键就可以了。

  • 06

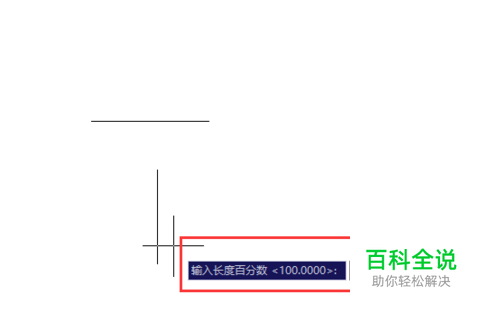

    然后我们就是输入我们的百分比,如果我们是让线段缩短的话,输入的值就是小于100就可以了,如果是增加就是输入大于100的数字,然后按空格键或者回车键。

  • 07

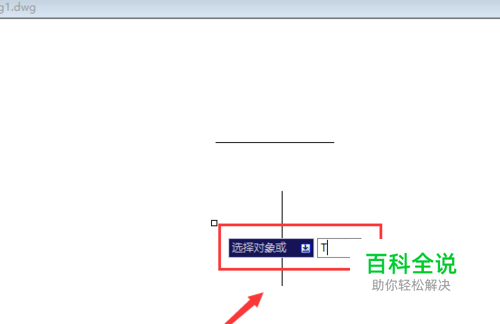

    然后就是全部工具(T),这里我们也是输入T,然后我们按下空格键或者回车键。

  • 08

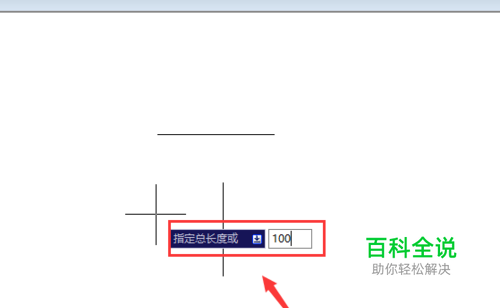

    然后我们就是输入我们线段的长度,这里的全部就是说,让我们的线段长度直接变化成为你输入的长度,这里是直接输入就可以。然后按下回车键就可以了。

  • 09

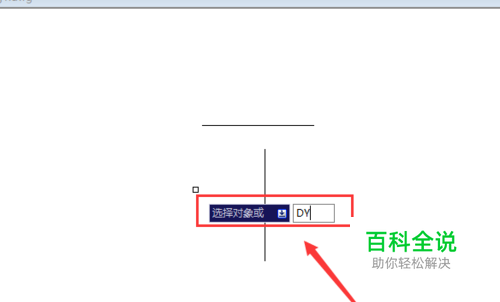

    最后一个就是动态(DY),这里我们这里的动态是我们拉长命令当中最灵活的了,这里我们就需要输入我们的DY,然后按下回车键或者空格键就可以了。

  • 10

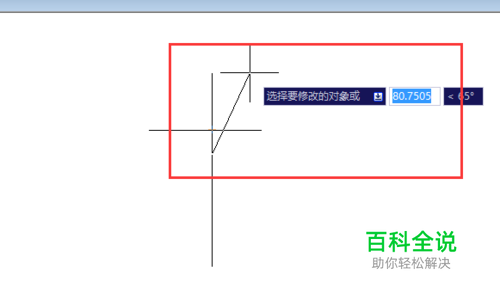

    然后我们就是把这个线段拉伸长度就可以了。这个是非常方便的。
