在creo4.0工程图中创建基准平面
在工程图中，经常需要标注基准，以作为标注尺寸、公差等参数的参照。下面介绍在creo4.0工程图中创建基准平面。
操作方法
- 01

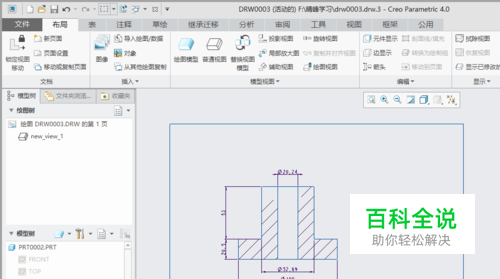

打开creo4.0软件，打开一个工程图文件。
- 02
切换到“注释”功能选项。
- 03

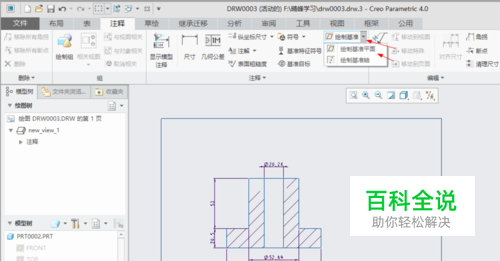

单击注释区域中“绘制基准”下拉按钮，选择“绘制基准平面”。
- 04

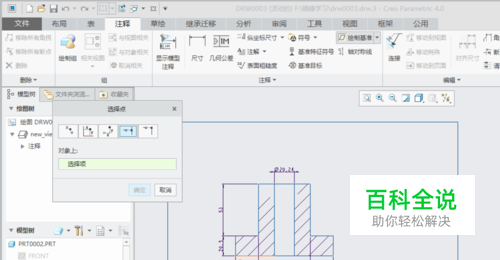

在弹出的选择点，单击“在绘制对象或图元上选择一个点”图标。
- 05

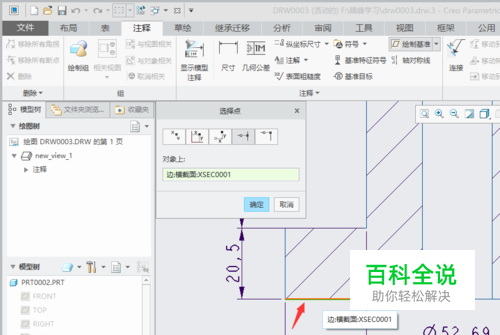

选择下图中标示的边。
- 06

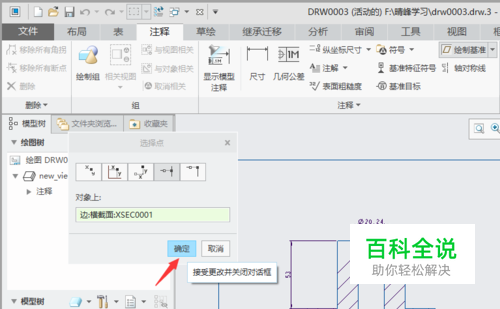

单击“选择点”对话框中的“确定”。
- 07
系统提示选择中点，选择下图标示的边。
- 08

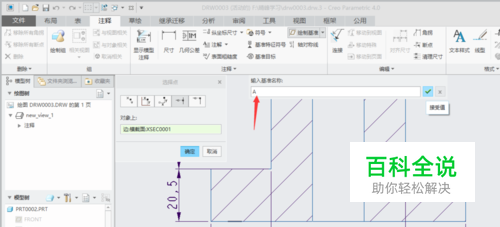

单击鼠标中键，提示输入基准名称。输入A。
- 09
按回车键完成创建基准面A。
- 10

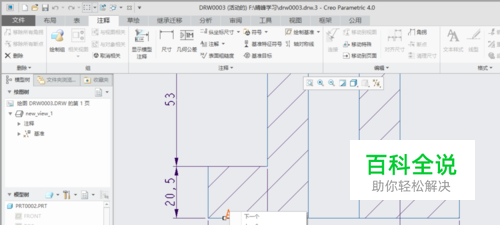

选中基准面A，右击选择”属性“
- 11
单击”基准“对话框中显示栏中的”设置“（带有图标的A），单击”确定“。
- 12

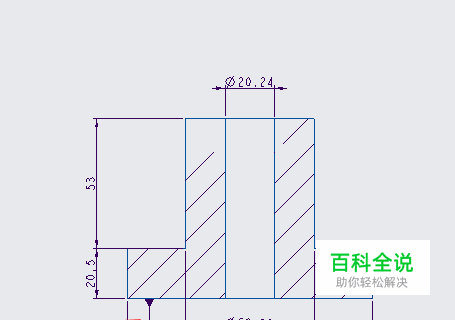

将基准图标按步骤11设置后，显示如下图
