cad中怎样画箭头

操作方法

  • 01

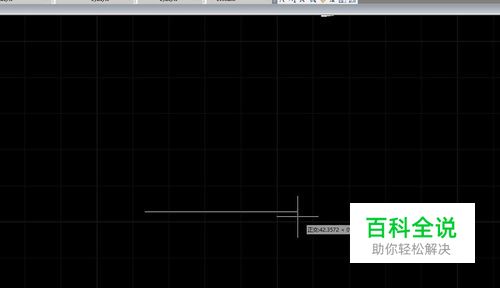

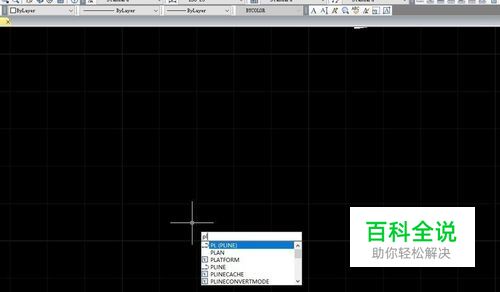

    我们在cad里输入快捷键“PL”（多段线），然后按 空格键或 回车键确定，确定后单击鼠标左键确定箭头第一个点，然后拖动鼠标确定箭头直线段的第二个点。

  • 02

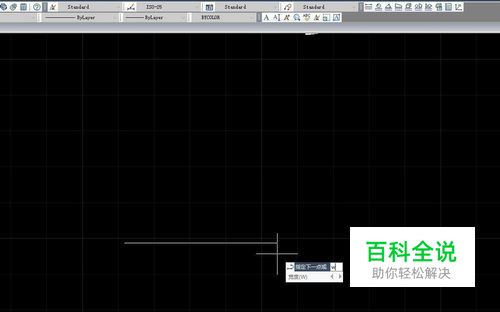

    完成箭头直线段的绘制后我们开始画箭头部位，接着上面的操作输入“w”，输入箭头起点宽度，我们输入“5”（如果箭头过宽可缩小数字，箭头过窄可增大数字），然后确定，输入终点宽度，我们输入“0”*（只能输入0）。

  • 03

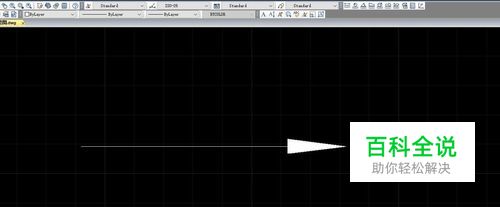

    完成以上所有操作后，我们拖动鼠标确定箭头部分的长度，到达合适的长度时，我们单击鼠标左键，然后确定即可，这样就能用cad画出箭头来了。
