UG NX创建十字螺丝刀模型
主要介绍利用拉伸、阵列等功能在UG NX软件里面创建十字螺丝刀模型的过程，特别是对十字刀口的创建，以及返回模型树修改前面的特征等。
操作方法
- 01

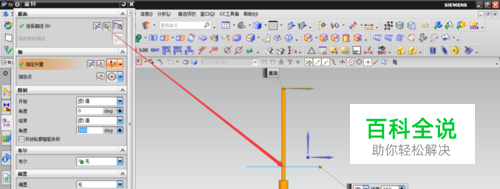

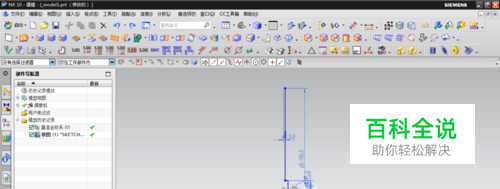

先在草图中绘制螺丝刀的外观线条，如图所示，尺寸仅做参考。再通过旋转特征创建螺母刀的实体外形。如图
- 02

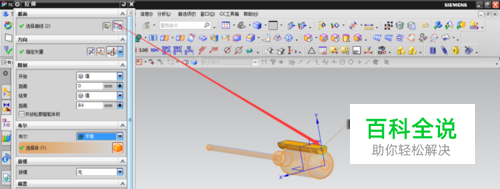

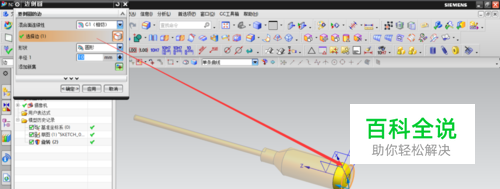

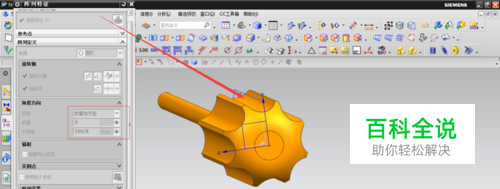

接着对刀柄进行倒圆角处理，圆角稍微大一些。再通过拉伸草图创建手柄部分的凹槽，如图所示，使用阵列特征，对生成的凹槽部分进行圆形阵列，完成效果如图。
- 03

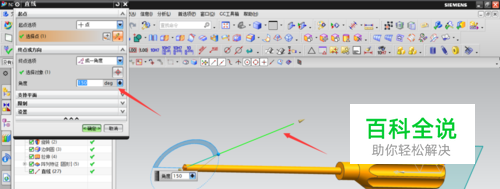

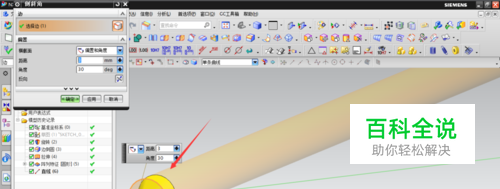

绘制一条直线作为十字刀口的拉伸方向，角度为１５度。接着对刀口部位倒斜角处理，完成后在圆柱平面上绘制十字刀口的拉伸截面，如图
- 04

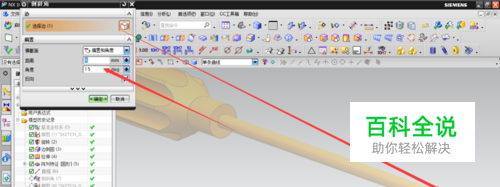

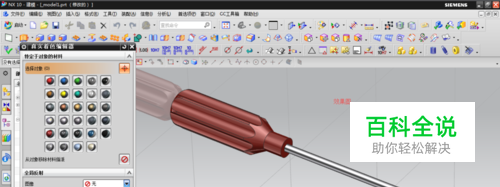

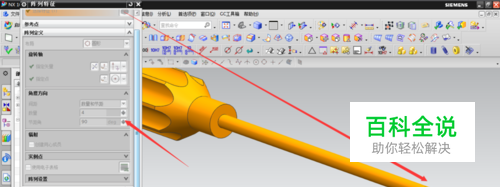

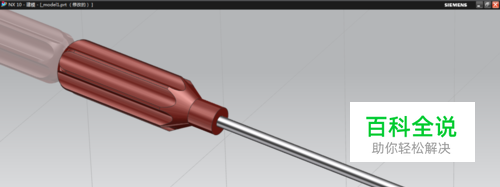

再通过阵列特征对十字刀口的生成部分进行圆形阵列，完成后发现斜角角度太大，返回前面的倒斜角特征，修改角度为１５度，结果如图。最后采用真实着色渲染效果如图。
