联想B325I一体机怎样拆机
操作方法
- 01

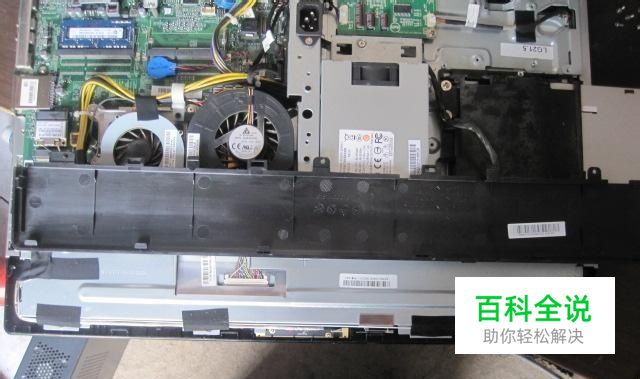

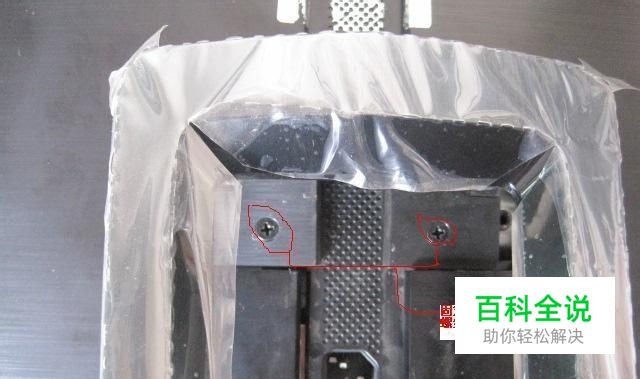

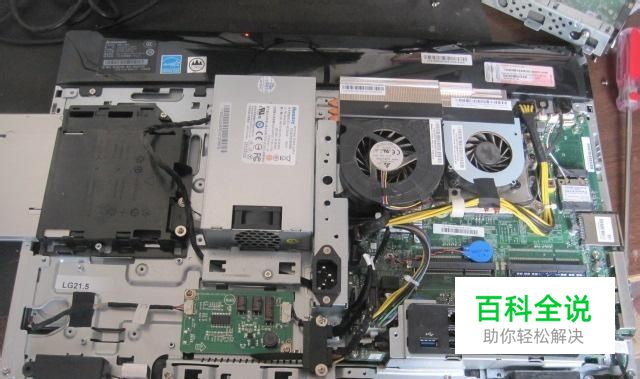

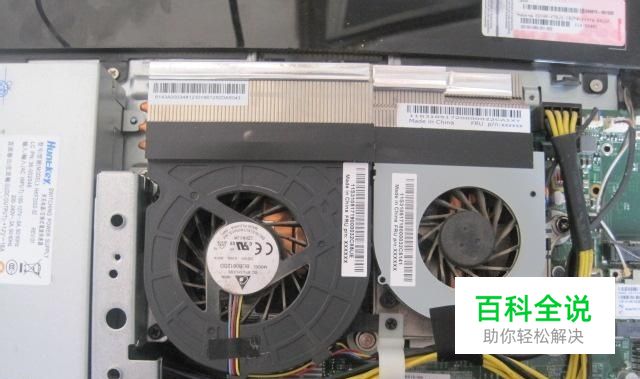

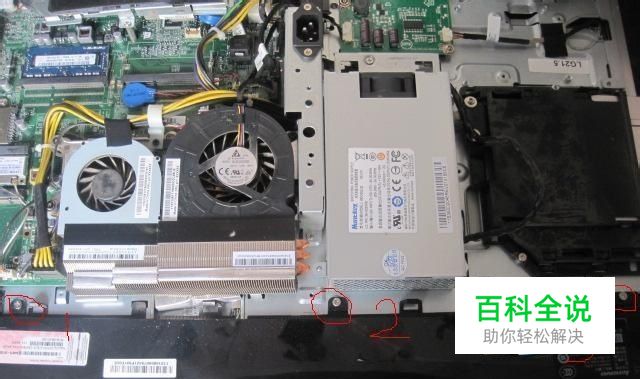

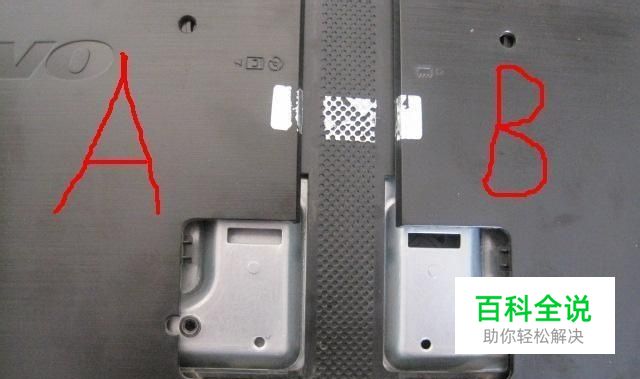

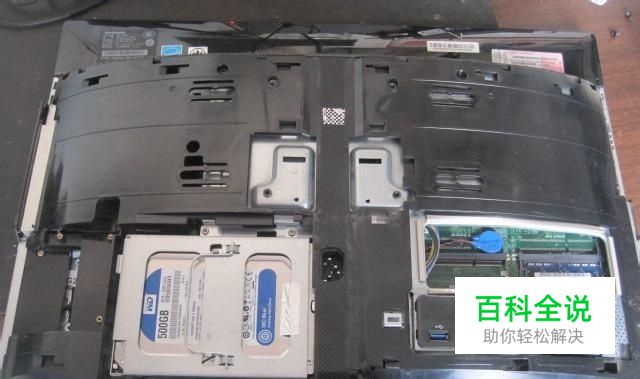

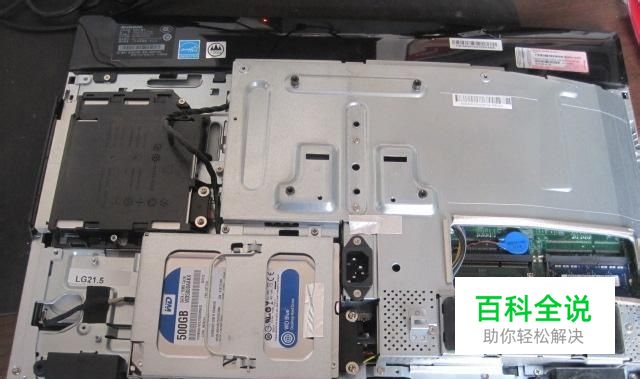

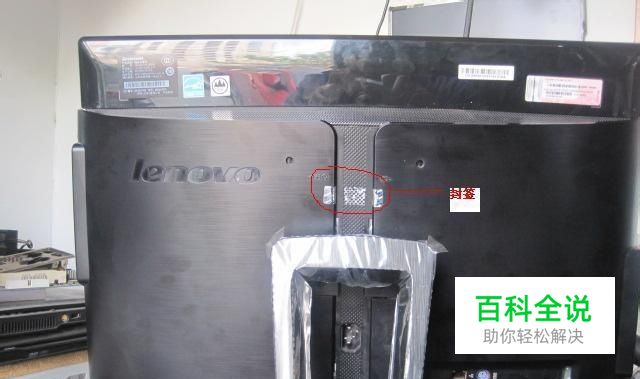

下面给大家详细的讲述一下联想B325I一体机的拆机过程。 这是机子背面特写。拆此机子关键就是这张图。此机子采用的是无螺丝设计。除固定支架有二颗其余全是卡扣。红色圈圈那个地方是封签。本人拆此机子是就是受到这个签的启发。因为这个签是拆机子的必拆之处。 抬起固定支架以后可以看到二个螺丝。拧下来就可以把支架拆下来了。接下来就是如何把这台机子拆开了。 这是拆下支架以后的特写。我刚开始拆的时候就走了弯路。以为像拆显示器一样从四周开始拆,后来发现根本不行。从图中可以看出来后盖子并不是一体的,这也是为什么封签把AB二边都贴起来的原因。把AB二边分别向左右二则用力推。就可以拿下AB盖。 这就是后盖拿下来的样子,之后就是从四周的螺丝下手了。 这是拿下第二个后塑料盖以后的样子。现在可以拆硬盘了。上面有二个螺丝拿下之后就可以拿下硬盘了。注意拿硬盘的时候是向左测推,不要有上下的力。以免拆坏接口。现在不可以拆光驱。接下来就可以拆上面的金属罩了。同样是拧下上面的螺丝。 现在这台机子基本全裸了。下面看一下光驱这张图. 可以看得出除了硬盘以外基本采用的都是笔记本式的设计。 采用了双风扇散热。 上图中的三颗螺丝告诉大家此机子想从四周下手拆是行不通的。 拆下来的边条,接下来就没什么难度了。看一下此机子的电源。质理还是不错的。 拆解完成
