如何自制无线网卡天线
最近迷上用笔记本电脑无线上网,就是家里放一个无线的路由器,用笔记本电脑可以在任何地点上网,不用受网线的束缚。可是因为无线网络使用的是频率高达 2.4GHz的高频信号,而且发射功率小,功率衰减得也十分厉害,在其它房间因为有墙壁的阻隔,接收到的信号就更弱了,严重影响到上网的速度。于是查了一些资料,决定自己动手做一个适用于无线上网卡的外接天线。
操作方法
- 01

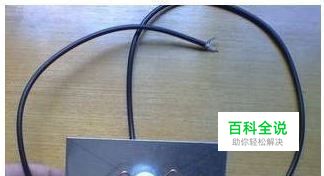

我们先来计算一下无线网络信号使用的无线电波的波长。所有天线的尺寸都是根据它所接收或发射的无线电波的波长决定的,所以这一点至关重要。传输无线网络信号使用的是频率大约在2.4GHz的高频电磁波,根据公式:波长=波速/频率,当然这个波速就是光速,一般近似为30万公里每秒。经计算得这个波长大约为12.5CM。 我们用连接对角线的办法找到铝板的中心,在上面用手电钻打孔。铝板的长度应该略微大于无线电波的波长,也就是12.5CM,原因是这样反射电波的效果比较好。这个孔是给同轴电缆留的,因此略大于电缆直径即可,我用的是7mm的钻头。
- 02

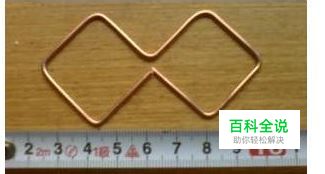

用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。注意每个菱形的周长应该等于一个波长12.5CM,即一条边长为12.5/4=3.125CM。可是菱形的边长还与铜丝的粗细有关,而且实际使用的无线网络的电磁波也不绝对等于2.4GHz,因此在网络上查资料菱形的边长会有N个版本,我用的是整数 3CM。
- 03
经过实际操作大家会发现,即使事先量得很准确,在用尖嘴钳弯曲铜丝的时候,误差可能也不止1个毫米,因此计算得再精确也没用。其实这种高频的线圈对天线的尺寸要求是非常严格的,当然对于个人DIY来讲,没办法达到很高的精度。 把50欧姆同轴电缆的芯线和屏蔽线剥开,分别焊接在菱形的两个“腰”上。
- 04

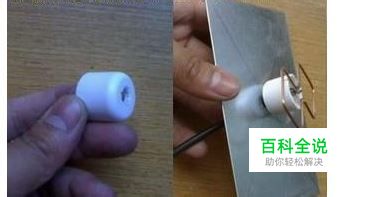

把化妆品的瓶盖剪成大约20mm高,这个瓶盖的作用是固定菱形天线,并使天线与后面的金属板保持特定的距离。我们使用的图纸设定的距离是18mm,因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑,便于固定菱形的4条边。
- 05
用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。普通的万能胶也可以用,只是没有AB胶坚固。 完成了的无线网卡用的双菱形天线
- 06
下图是我的笔记本电脑上的无线网卡,红色箭头所指的白色细电缆连接笔记本自带的天线,右边黑色电缆连接辅助天线。 因为手头没有专用的插头,所以我把黑色的线剪开,连接在自制的天线上。原先显示2格的信号强度变成了3格,而且十分稳定,说明自制的天线起作用了!
