AutoCADT20天正建筑单线变墙、墙体分段幕墙转换
AutoCADT20天正建筑单线变墙、墙体分段幕墙转换？
1.单线变墙
- 01

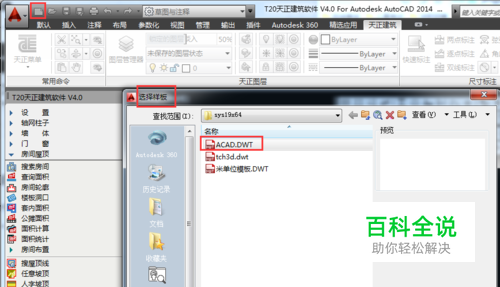

首先启动T20天正建筑V4.0软件，接着点击【新建】按钮，在弹出的【选择样板】对话框中选择【ACAD.DWT】模板。（单线变墙：将一段直线或弧线快速生成一段墙体。）
- 02
接着通过左侧【天正建筑工具栏】依次选择【墙体】》【单线变墙】选项，在【单线边墙】对话框中，设置好墙体参数值，单击【单线变墙】单选按钮。
- 03

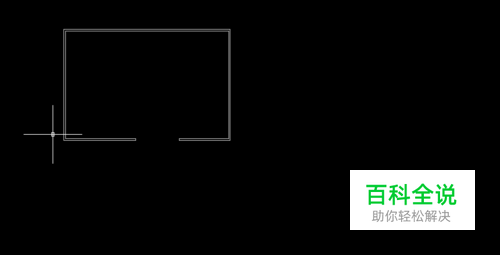

接着在绘图区域中，框选所需直线，按回车键即可生成墙体，如图所示。
2.墙体分段
- 01

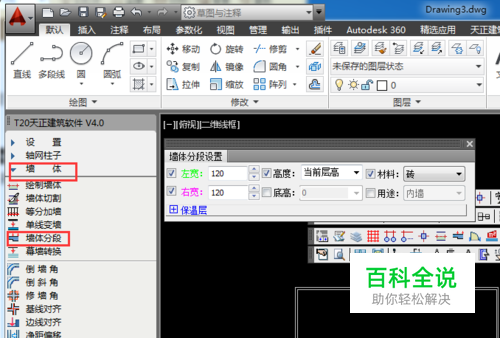

通过左侧【天正建筑工具栏】依次选择【墙体】》【墙体分段】选项，在【墙体分段设置】对话框中，设置好分段墙体的厚度值。（墙体分段：将一段墙体分成几段厚度不同的墙体。）
- 02

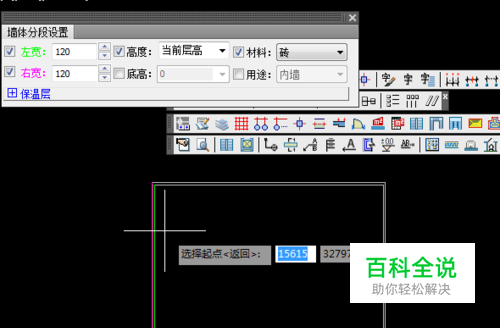

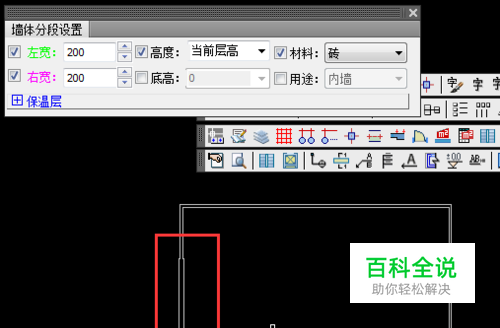

然后根据命令提示，在一段墙体中选择分段的起点和终点。选择完成后，即可完成墙体分段操作。
3.幕墙转换
- 01

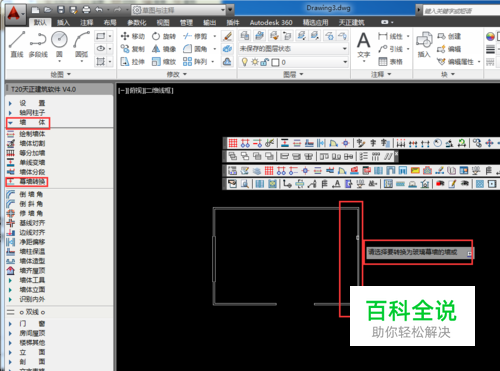

通过左侧【天正建筑工具栏】依次选择【墙体】》【幕墙转换】选项，然后在绘图区域中，选中普通墙体按回车键，即可完成幕墙转换。
