Samsung Galaxy S7 Edge 拆解
Samsung Galaxy S7 Edge
双曲面 5.5 英寸 Super AMOLED 触摸屏，2560 × 1440 分辨率（530 ppi）
高通骁龙820处理器，4GB 内存 ，Adreno 530 GPU
1200万像素后置摄像头 和双像素自动对焦, 4K 视频录制; 500万前置摄像头
32 or 64 GB 内置储存,可拓展microSD可(最高200 GB)
IP68 级防水能力
Android 6.0 系统
操作方法
- 01

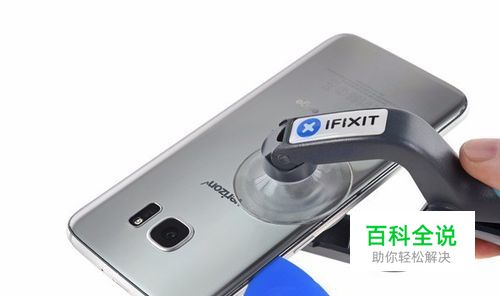

灶哥拆解Samsung Galaxy S7 Edge ，大家可以一起交流。下面开始拆解 使用iOpener加热Galaxy S7 Edge。 这个过程和标准版S7是相同的：早加热软化后，我们的iSclack和拨片组合对于某些格外坚固的胶水超级有效。
- 02

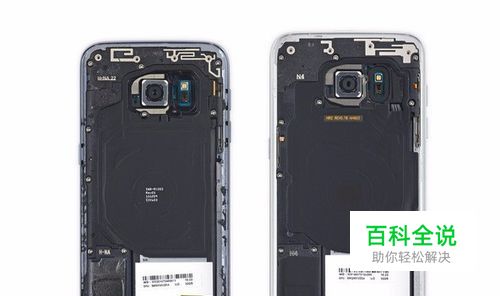

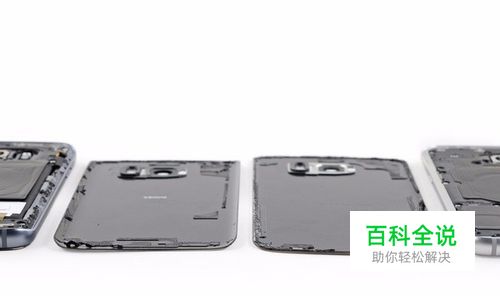

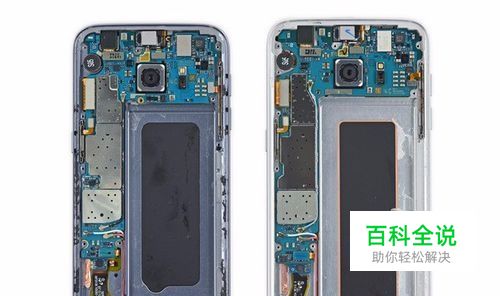

把S7和S7 Edge并排放置来比较和对比：着重于比较相同之处，不同之处稍稍带过。 在内部，两台设备哟相同的相机，闪存，主要的结构，甚至天线的位置也是相同的（几十他们的布线上有稍微的不同）。 布局惊人的相似，曲面版从反面看反而没有标准版弯曲。 S7的背面模仿了Edge的正面，采用了曲面的玻璃面板。
- 03

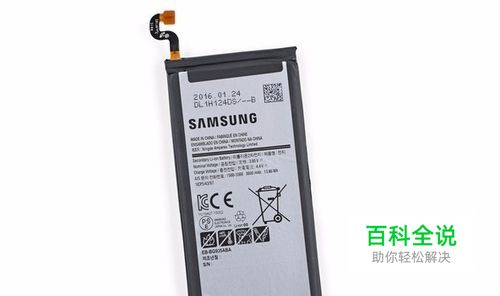

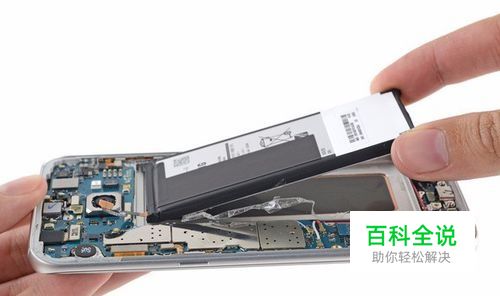

电池不再和上一代的Edge一样放置在主板之下。 看起来和标准版S7保持一致对Edge来说是件好事。 我们拿出了超大的3,600 mAh电池 这比S7上已经很大的 3000 mAh电池还要大20%。这似乎是牺牲的厚度来换取更长的电池寿命和减少频繁充电引起的电池损耗。
- 04

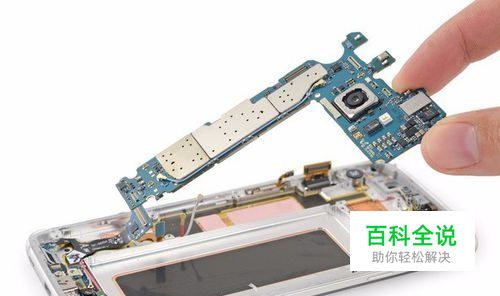

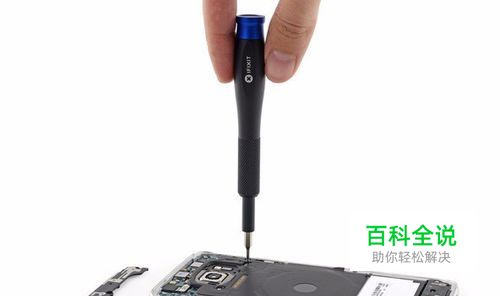

Edge采用了上一代我们最不喜欢的设计：连接虚拟键LED的电缆环绕着中框，然后被黏在屏幕玻璃上，这和去年的设计对比来说是一种倒退。然后主板也即将被拿出来。 无论如何，让我们先把主板拿出来。
- 05

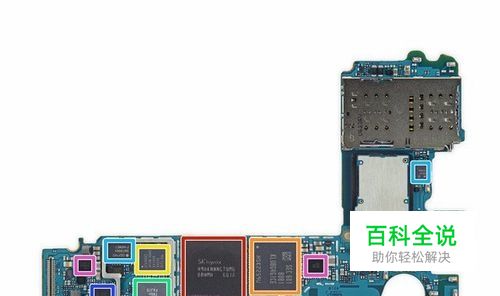

接下来，是时候用数字来传达一些芯片的编号。在主板的正面，标记了： SK 海力士 H9KNNNCTUMU-BRNMH 4 GB LPDDR4 SDRAM 和高通骁龙 820 MSM8996封装在一起 三星 KLUBG4G1CE 32 GB MLC UFS2.0 安华高 AFEM-9040 多频多模模块 Murata FAJ15 前段模块 Qorvo QM78064 高频RF集成模块和QM63001A 分集接收模块 高通 WCD9335 音频编解码器 Maxim MAX77854 电源管理集成电路和MAX98506BEWV 音频放大器
- 06
和标准版S7的芯片组有这么多的相似之处， Murata KM5D17074 Wi-Fi模块 恩智浦 67T05 NFC 控制器 艾迪悌 P9221 无线充电接收器（就像是艾迪悌的 P9220） 高通 PM8996 和 PM8004 电源管理集成电路。 高通 QFE3100 包络跟踪器 高通 WTR4905 和WTR3925 RF收发器 三星 C3 图像处理器和三星 S2MPB02 电源管理集成电路
- 07

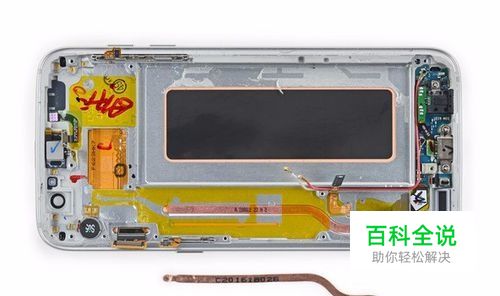

还有一个东西。 这整个“水冷”部件？真没什么大不了的。如果你错过了这个，在S7拆解里面详细介绍了，在这里也没什么不同的。 S7 Edge上的微型热管和我们从S7上拆出来的相似。这应该提供了同样的对热量扩散到金属中框的效果提升，提高了装备了Samsung Gear VR后的散热能力。
- 08

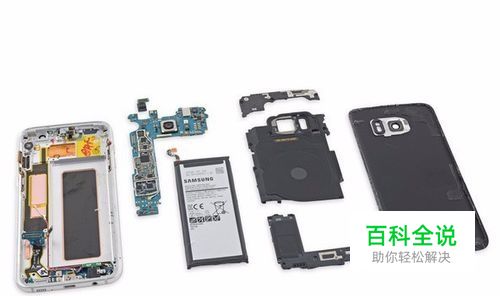

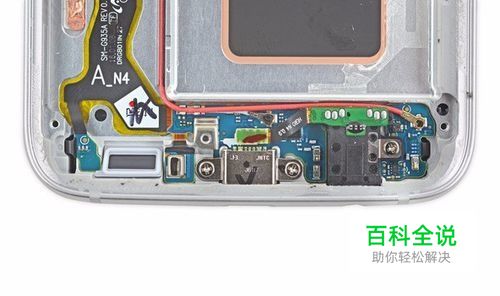

Samsung Galaxy S7 Edge 拆解总结 很多的元件是模块化的，易于替换。 不像S6 Edge，电池可以在不移除主板的情况下拆卸——但是强力的粘合剂和胶水粘合的背部面板使得进行更换要困难的多。 如果你需要更换USB接口，屏幕需要被移除（更像是破坏）。 前后玻璃面板提供了双倍的易碎性，背部面板上的强力粘合剂使得进入设备内部非常困难。 移除玻璃而不破坏屏幕基本上是不可能的。
