南方cass中交通设施的绘制方法以及测绘方法

南方cass是目前主流的地形图绘制软件,我们在野外采集数据时交通设施是必不可少的一类地物,同时起到骨架线的作用。
接下来就根据南方cass7.1来说明地物中交通设施的绘制以及野外测绘的方法。

操作方法

  • 01

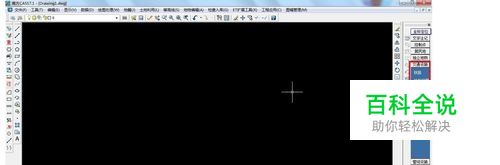

    打开南方cass7.1软件,进入右侧地物工具栏中的 交通设施一栏。 可以发现 交通设施包括铁路、铁路附属、公路、其它道路、道路附属、桥梁、渡口码头、航行标志。

  • 02

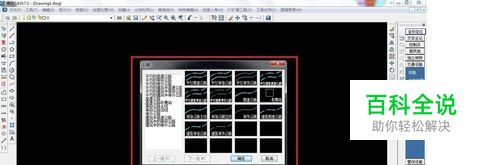

    单击其中的“公路”,弹出“公路”选择框,里面有很多公路类型可供选择。

  • 03

    南方cass软件的操作可以有效指导我们外业测绘的方法。接下来以测绘高速公路为例。高速公路的两边通常都是平行的。

  • 04

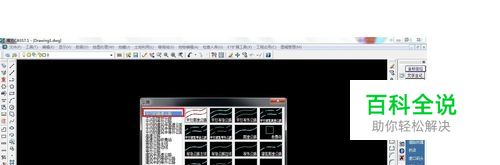

    在“公路”选择框中选择“平行高速公路”并确定。

  • 05

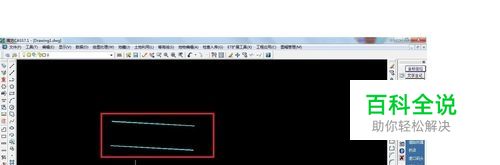

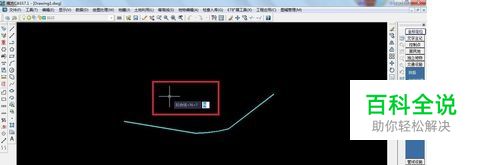

    命令提示:要求输入高速公路的第一点,继续指定点,绘制完高速公路的一边后,按回车结束。询问是否拟合线,你和输入Y,不拟合默认回车。

  • 06

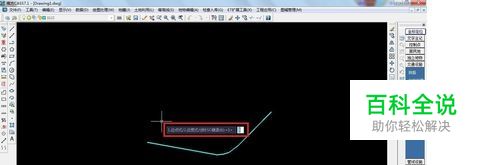

    命令提示:选择绘制高速公路的方式,1表示边点式。2表示边宽式。 野外测绘采集了高速公路一边的点,然后在对面采集一点即可用边点式绘制出。

  • 07

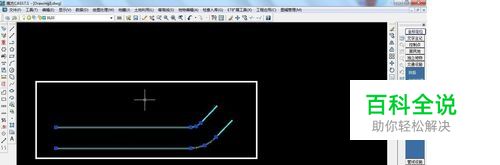

    回车默认选择 边点式,指定 对面一点,软件自动绘制出平行高速公路。 根据cass7.1的绘制方式得出:直线段,只需在一边一头一尾各测一个点,对面测一个点即可,直线与曲线连接处,两侧都要打点。
