ug8.5导出工程图

对于很多新手来说,能够实现各种模型文件的转换太重要了!下面就介绍一下我是怎么把NX的工程图转换为cad的dwg文件的。

操作方法

  • 01

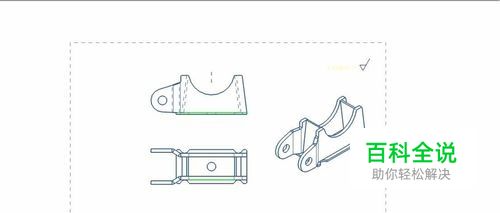

    首先打开一个做好的工程图,我其实不习惯在ug工程图里面标注尺寸,生成三视图后导出dwg格式,用cad标注尺寸。

  • 02

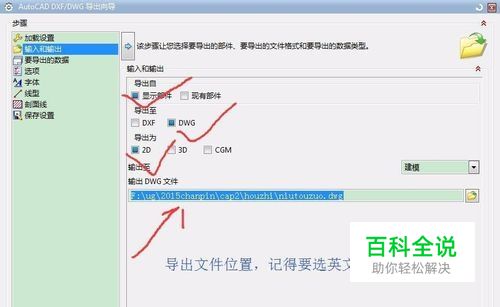

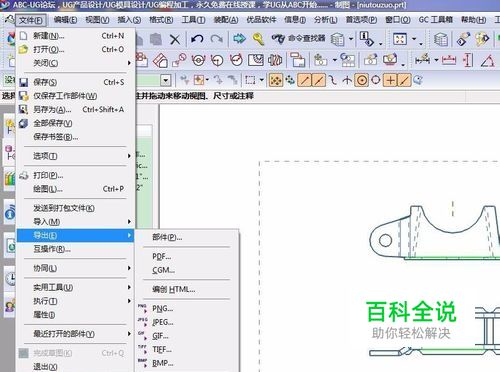

    接下来点击【文件】-【导出】-【Auto cad dxf/dwg】,进入【Auto cad dxf/dwg导出向导】对话框。如下图勾选选项框后,点击下一步,

  • 03

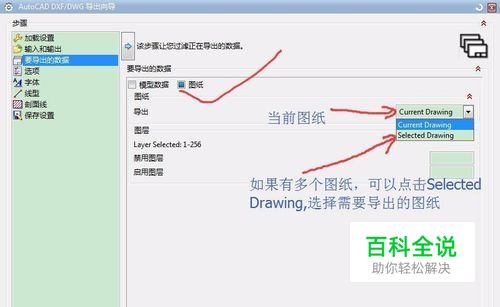

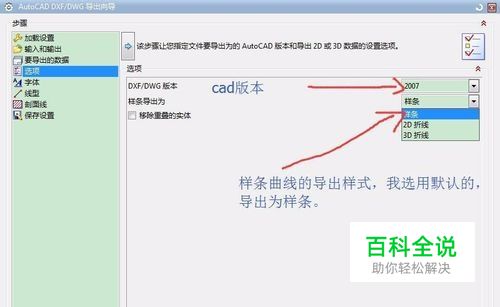

    设置好后点击下一步。

  • 04

    设置好后点击下一步

  • 05

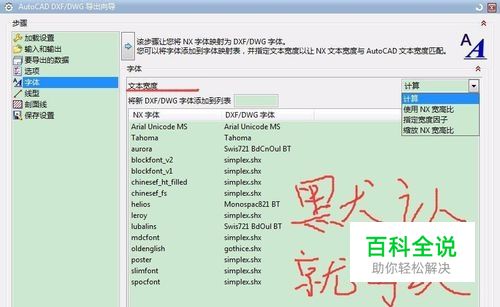

    设置完成后点击下一步

  • 06

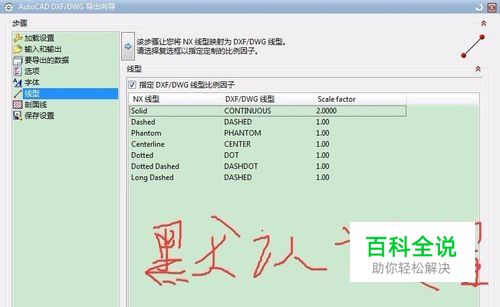

    设置完成点击下一步

  • 07

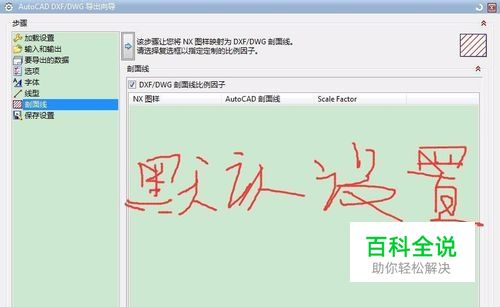

    设置完成点击下一步

  • 08

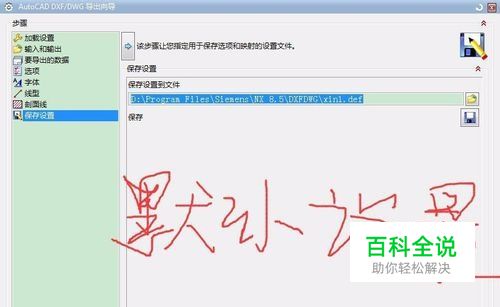

    设置完成点击确认

  • 09

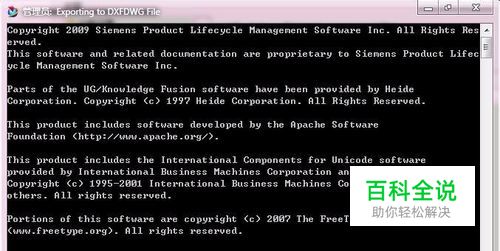

    进入后台运行。

  • 10

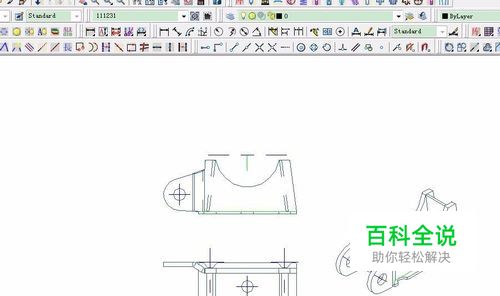

    有cad打开导出的文件。
