CAD如何调整坐标方向，快速绘制倾斜图纸

一些CAD图纸经常是倾斜的，绘制修改起来非常的不方便，用“RO”或“AL”命令常常又导致图纸坐标错误，而且很难恢复。下面介绍CAD如何调整坐标方向，快速绘制倾斜图纸，并保持图纸坐标不变。

普通方法

  • 01

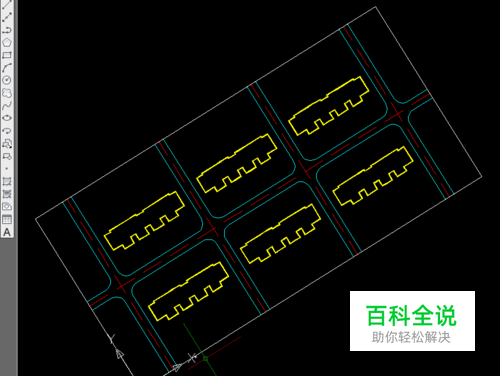

    如图，我们经常会遇到这样的倾斜图纸，绘制和修改起来非常的不方便；

  • 02

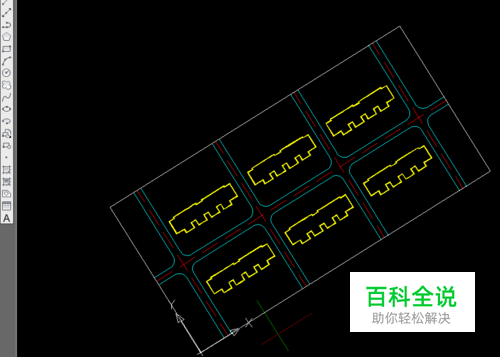

    接下来，我们依次输入“ucs”、回车、“ob”、“回车”，然后用鼠标光标点击图面上我们希望能水平显示的“线”；

  • 03

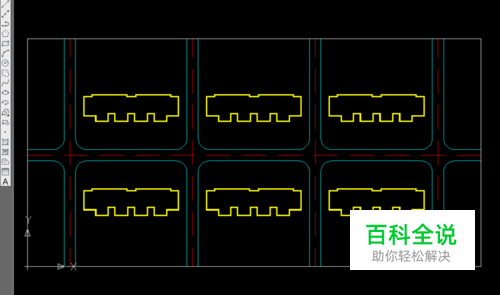

    接下来，依次输入“plan”、“回车”、“回车”，我们发现图面以我们参考的“线”的方向水平显示啦o(*￣▽￣*)ブ，万事大吉~

进阶方法

  • 01

    上面的方法虽然大大提高了我们的绘图效率，但是每次绘图都需要输入一串的命令行，选择参考线，还是比较麻烦的，接下来教大家如何保存自己的“ucs视角”

  • 02

    先完成“普通方法”中的第一、二步，然后依次输入“ucs”、“回车”、“na”、“回车”、“s”、“回车”，然后给自己的“ucs视角”命名，如“绘图视角”，点击“回车”即可；

  • 03

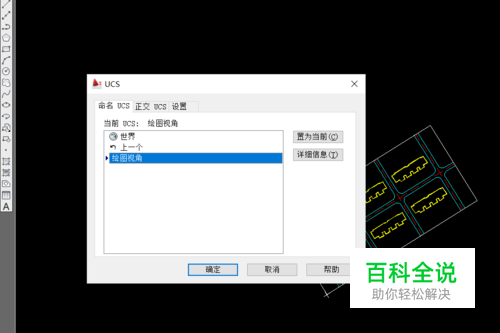

    输入命令“ucsman”回车，在弹出窗口中，就会发现保存好的“绘图视角”，点击“绘图视角”、确定，然后依次输入“plan”、“回车”、“回车”，我们发现图面以我们参考的“线”的方向水平显示啦o(*￣▽￣*)ブ，以后这张图纸都可以应用“ucsman”命令迅速找到我们保存的“绘图视角”啦，万事大吉~
