远程测控调度系统监控方案
操作方法
- 01

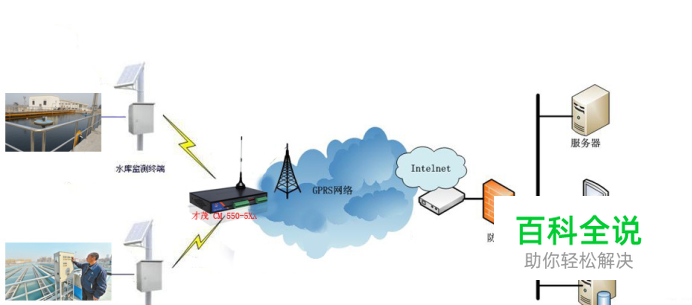

第一章 系统概述 供水管网GPRS 远程测控调度系统的主要目的是解决自来水公司对供水各环节监测点的数据采集和监控。该系统由监控中心和各个水源监测点组成，各个水源监测点的数据采集终端RTU 可监视和采集水位、压力、流量、浊度、余氯、泵频等各种数据，供控制中心及有关部门分析和决策取用，提高工作效率，保证供水质量， 满足日益增产的用水量的需求。 城市供水调度需要对各个自来水厂进行管理，包括自来水公司控制中心、水厂分控中心、管网加压站和水源监控站等。城市供水管网调度系统一般包括：水司控制中心、多个水厂分控中心、多个水厂监控分站、多个水源井监控站、多个管网加压站和多个管网测压站。城市供水调度监控系统可以对远程现场的运行设备进行监视和控制，以实现管道压力、水流量的数据传送及阀门开关的自动控制，降低了故障率和提高了对系统的反应时间。便于及时迅速的了解及控制远端管道及阀门，低故障率和检修的时间，减少停水次数。各水源监测点的数据采集终端可自动采集管道压力、水流量的实时数据与开关状态等数据，信息传输到自来水公司的监控中心， 监控中心通过对传输回的数据进行分析，可找到出故障的地点，从而当一个远端出现故障时，能在最短的时间内解决问题，恢复供水，提高了整体的服务水平， 从而实现了城市供水的信息化、现代化。 一、系统组成结构及功能要求 本项目由供水管网远程测控调度系统和小区泵站运行监测系统两个子系统组成 前端监控点RTU 设备箱内部结构图如上图所示供水管网远程测控调度系统由调度中心、无线GPRS 网络、远程终端单元 远程终端单元（RTU ） 远程终端单元RTU 分散的分布在供水管网的遥测点上， 主要由GPRS 智能模块、电源、天线及各种I/O 模板及后备电池、机箱等几部分组成。 远程终端单元RTU 与现场设备的开关量、模拟量信号相连，进行数据采集、处理、存储并通过GPRS 网络与调度中心传送数据， 接收并执行上位机的命令。 功能如下： RTU机箱：安装于遥测点现场，为壁挂式，具有防盗功能（包括 GPRS模块天线），其固定螺丝置于箱体内，设置门锁，箱体内具有220V 交流电，信号输入输出接线端子，设置交流进线空气开关，配备一个220V 交流电插座（检修时方便使用）；RTU 工程：由招标方提供SIM 卡，并负责箱体固定安装（包括电源进线，信号输入输出线接线），中标方提供RTU机箱（包括箱内所有设备软硬件及内部接线）负责调试并指导安装。 无线GPRS 网络：根据客户内部网对网络安全的特殊要求，决定采用中国移动GPRS 网络的专用APN 形式入网，每个SIM 卡绑定固定内部IP，拥有独立上网APN 名，其特点如下：网内分配专用的APN 名，普通用户不得申请该APN 。用于GPRS 专网的SIM 卡仅开通该专用APN，限制使用其他APN，也限制网外SIM 卡使用专网APN。
