详解AC97和HD声卡前置音频接口的连接跳线

AC97不是具体的声卡型号,而是一种声卡标准。AC97声卡主要由几个部分组成:音频处理主芯片、MIDI电路、CODEC数模转换芯片、功放输出芯片,其中前二者是主要的数字电路部分,功放输出部分则是纯模拟电路。HD Audio是High Definition Audio(高保真音频)的缩写,是Intel与杜比(Dolby)公司合力推出的新一代音频规范,可以说是AC97的增强版,采样率为192kHz,远远高于AC97的最高48kHZ,但HD不向下兼容AC97。HD特点是数据传输带宽大、音频回放精度高、支持多声道阵列麦克风音频输入、CPU的占用率更低,底层驱动程序可以通用。HD支持设备感知和接口定义功能,即所有输入输出接口可以自动感应设备接入并给出提示,而且每个接口的功能可以随意设定。该功能不仅能自行判断哪个端口有设备插入,还能为接口定义功能。

步骤/方法

  • 01

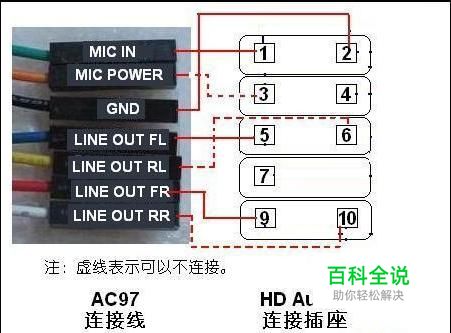

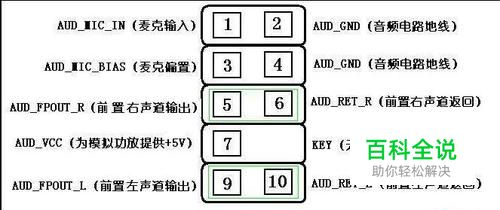

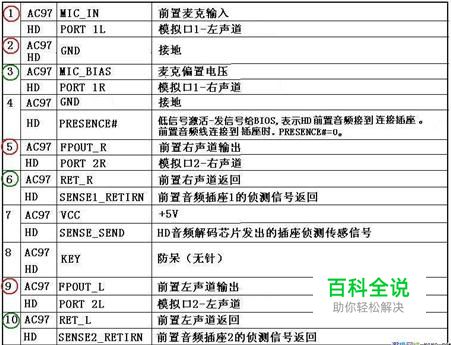

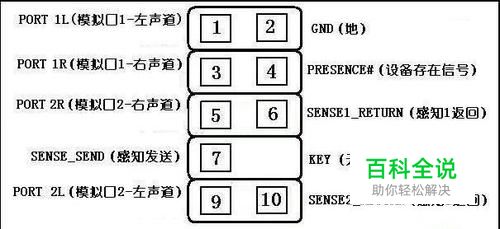

    HD机箱前置面板连接 前置音频面板有两个音频插口。这两个音频插口在AC97里是分工明确的,粉色的是插麦克,绿色的是插耳机。HD Audio则改为智能插口,两个插口都是双声道,既可以插耳机也可以插麦克,通过软件自动识别。因此,主板上的前置音频插座的针脚定义有了改变。 HD Audio的前置音频接口针脚定义从上面的图可以看到最明显的是HD Audio取消了5/6,9/10的跳线帽,同时针脚定义的名称也有了很大改变。下面是AC97的前置音频插座和针脚定义,可以与HD Audio的对比看出变化。下面是HD Audio与AC’97的针脚定义对比表:从上表可以看出,第1、2、3、5、9虽然名字有所变化,其功能没有改变。这就可以使HD Audio前置音频插座与AC97的前置音频面板兼容。目前市场上还没有HD Audio前置面板的机箱,都是AC97的。如果把AC97的前置音频面板连接到HA Audio的前置音频插座上,基本上与原来接到AC97插座一样,还是要把AC97的麦克输入(MIC_IN)连接1针,把麦克偏置(MIC_BIAS)连接在3针(如果机箱提供MIC_BIAS就连接,没有就不用)。同样把前置右声道输出(FPOUT_R)接到5针,前置右声道返回(RET_R)接到6针(也可以不接)。前置左声道输出(FPOUT_L)接到9针,前置左声道返回(RET_L)接到10针(也可以不接)。地线(GND)接到2针。参见下图:(注:第三针如果有的话一定要接上,不然麦克风会只有一个声道) AC97的连接请看后面第七节。

  • 02

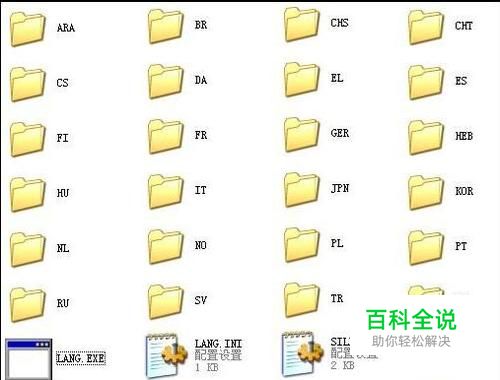

    驱动程序 AC’97的驱动程序一般是由CODEC芯片厂商提供,主板搭配的CODEC芯片不同,驱动也就不同。HD Audio把驱动分为两层:总线驱动(Bus Driver)和功能驱动(Function Drivers),其中“总线驱动”由操作系统厂商开发,对于Windows来说就是微软开发提供,称之为通用音频结构(UAA)高清晰度音频类驱动程序(HD Audio Bus Driver)。“功能驱动”是实现特定功能的功能性驱动,包括音频控制面板软件一般由CODEC芯片厂商提供。 微软的HD Audio Bus Driver,现在有两个版本:KB835221(1.0版支持XP SP1)、kb888111(1.0a版,支持XP SP2)。这个驱动以补丁包的形式提供更新,而在微软网站没有提供下载。想要下载的可以到下面地址下载:http://dlsvr01.asus.com/pub/ASUS/nb/W5A/UAA_XP_050922.zip微软网站提供了有关说明:http://support.microsoft.com/kb/888111/kb888111有50多兆,是多种语言的,如下图:安装时执行LANG.EXE即可。 一般个CODEC厂商提供的HD Audio驱动整合了这款驱动,不需要另外安装。也有的CODEC厂商提供的驱动没有整合HD Audio Bus Driver,如:骅讯CMI9880 HD Audio声音芯片最新驱动UDAX008.62.64版。需要先安装HD Audio Bus Driver,然后才可以安装骅讯CMI9880驱动。 没有安装HD Audio Bus Driver,声卡就不能工作。

  • 03

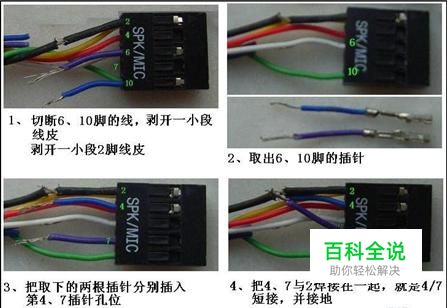

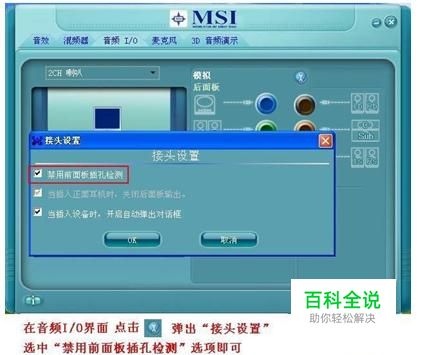

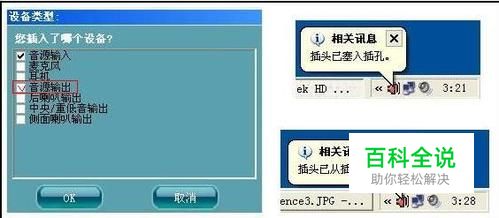

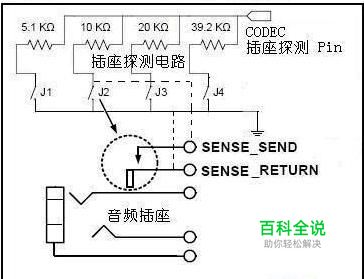

    设备感知 设备感知就是声卡的输入输出接口可以自动感应设备接入并给出提示。AC’97声卡的几个插孔是标注颜色和字符来说明每个插孔的作用,如果把MIC接到Speaker接口上,是无法正常使用的。 HD Audio声卡支持所有输入输出接口自动感应设备接入,不仅能自行判断哪个端口有设备插入,还能为接口定义功能。比如同样把MIC接到Speaker接口上,HD Audio可以探测到该接口有设备连接,并提示有设备接入,请用户确定接入的是那种设备,用户确定后即将该接口定义为MIC输入接口,改变原接口属性。这项功能为连接音频设备提供了方便。设备感知的原理就是利用音频插座的开关功能,配置感知逻辑电路和相关软件。如下图:目前只有主板上的后置音频插座才使用这种可以感知的插孔。图8是把音箱插头插入音频输入插座后,声卡控制面板提示“插头已插入插孔”,同时弹出“设备类型”提示,并让用户确认插入什么设备。此例中因为插入的是主音箱,所以选择“音源输出”。这样音源输入插孔就变为前置主音箱输出了。当拔出插头时,声卡控制面板又提示“插头已从插孔拔出”。机箱的前置音频面板还是采用AC97规格的前置音频面板,没有“设备感知功能”,所以就会出现前置麦克感知问题。现象是麦克插入前置的粉色插口后,不能输入声音。 解决办法有两种: 1、通过音频控制面板软件关闭前置面板的感知功能。如Realtek ALC883/885声卡: 2、修改AC 97的前置音频插排 如果软件设置没有解决,那是主板的BIOS没有把PRESENCE#(第4针)设置为0(低电平),声卡驱动的控制面板也没有关闭“前置面板插孔探测”选项。可以要求主板厂商更新BIOS,CODEC厂商更新驱动。如果个人有能力,也可以自己修改AC 97的前置音频插排,使之兼容HD Audio。修改方法如下图:根据我们前面叙述的HD Audio的针脚定义和插口感知原理,只要把第4针PRESENCE#信号接地,使其降为低电平,表示连接前置音频面板。把第7针SENSE_SEND信号接地,使其降为低电平,就表示有插头插入。 AC 97的前置音频面板的插座没有独立的开关,第6、10针没有用了。把这两针取下,放在第4、7针位,再把4、7连接到第2针(地线),使PRESENCE#信号、前置面板插孔探测信号固定在低电平。让CODEC、BIOS以及驱动认为:第一连接了前置音频面板,第二前置插孔有插头插入。

  • 04

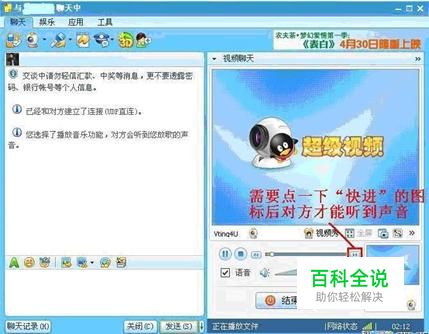

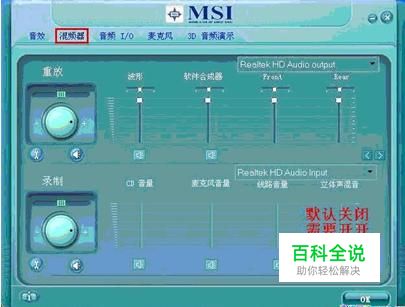

    QQ语音和为对方播放歌曲问题 由于QQ的声音管理程序还没有针对HD Audio修改,用HA Audio声卡在QQ的语音聊天或为对方播放歌曲时,对方听不到。 解决办法是: 1、打开声卡驱动的音频调解控制面板,将“混频器”中“立体声混音”开启,默认为关闭。2、语音聊天或给对方播放影音文件时,如果对方听不到声音,点击一下QQ播放菜单中的“快进”按钮即可。

  • 05

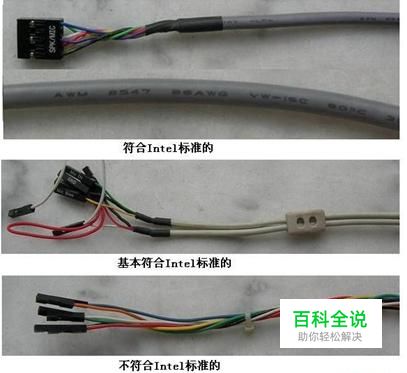

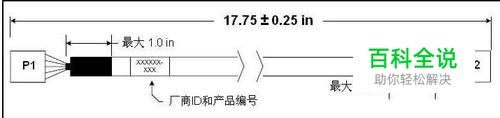

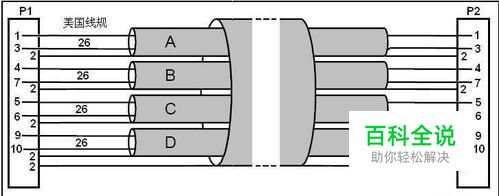

    前置音频线 英特尔对前置音频电缆做了明确的规范。为了减少串扰、信号衰减和电磁耦合干扰,要求前置音频线采用屏蔽线。由于麦克信号是低电平信号,并且对噪声很敏感,屏蔽对于麦克线尤为重要。标准建议前置音频线长度在18英寸以内。下面是标准中有关前置音频线的规则图示:目前在国内的机箱里很少看到有符合Intel标准的前置音频线。大部分是无屏蔽的排线,这种排线由于抗干扰能力差,必然降低声卡的音质。特别是HD Audio,影响更大。所以配置HD Audio后,最好选择配置标准音频线的机箱。参见下图:

  • 06

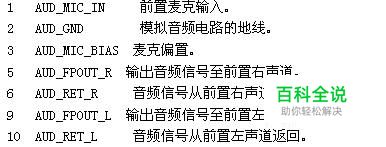

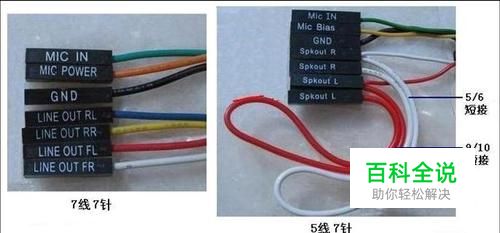

    AC97机箱前置音频线 AC97机箱前置音频线一般都很熟悉了,有不太清楚的可以看看下面: 一般符合AC97标准的前置音频连接线至少有7根: 还有把5/6和9/10各自合并为一根线,同时5/6和9/10又通过导线连接,共5线7个插针的。也可以认为符合AC97标准。5线7针的优点是前后置音频可以同时使用。7线7针的就不能。

  • 07

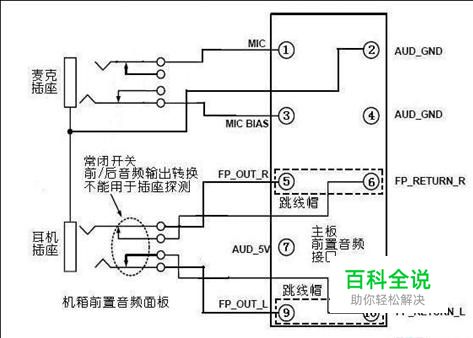

    前置音频的连接 AC’97标准中规定了前置音频接线规则,并给出示意图:下面是实际接线图例:
