4-20ma转4-20ma信号隔离器，一入两出【百科全说】

操作方法

01

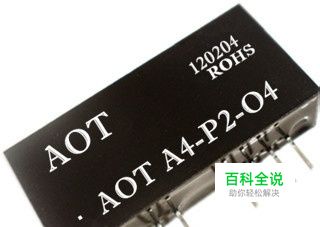

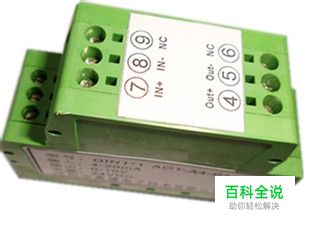

产品概述：导轨安装DIN35光电系列模拟信号隔离转换模块是一种将输入信号隔离放大、转换成按比例输出的直流信号混合集成厚模电路。此系列产品内部采用了线性光电隔离技术相比电磁隔离具有更好的搞EMC干扰和空间电磁干扰。此系列产品内部已内置了零点和满度调节的多圈精密电位器，在现场直接使用就可以实现模拟信号的隔离放大和传输。信号隔离器（一进一出，一进二出）是在自动化控制系统中对各种工业信号变送、转换、隔离、传输、运算的仪表，可与各种工业传感器配合，取回参数信号，隔离变松传输，满足用户本地监视远程数据采集的需求。广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充I/O插件功能，增加系统适用性和现场环境的可靠度。 ●精度等级：0.1级、0.2级。 ●单电源供电：5VDC，12VDC，15VDC，24VDC±10%单电源供电，电源部分内部增加了反接保护电路 ●输入直流信号：0-75mV/0-2.5V/0-5V/0-10V/1-5V/2-10V/0-±5V/0-±10V/0-±100mV等电压信号(最大输入电压可达1000V)和0-1mA /0-10mA/0-20mA/ 4-20mA/0-±1mA /0-±10mA/0-±20mA/等电流信号(最大输入电流信号可达到1A) ●输出直流标准信号0-75mV/0-2.5V/0-5V/0-10V/1-5V/2-10V/0-±5V/0-±10V/0-±100mV等标准电压信号和0-1mA/0-10mA/0-20mA/ 4-20mA等标准电流信号，具有高带载能力。 ●全量程范围内极高的线性度（非线性度<0.1%）主要特性 1.精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用。 2.国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等。 3.输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力。 4.全量程范围内极高的线性度（非线性度<0.2%）产品选型举例例：输入0-5V 辅助电源：24V 输出1:4-20mA 输出2：4-20mA 产品型号：AOT1x2-U1-P1-O1 例：输入4-20mA 辅助电源：12V 输出1:0-10V 输出2：0-10V 产品型号：AOT1x2-A4-P2-O5

4-20ma转4-20ma信号隔离器，一入两出
