UG10.0中的修剪体命令如何去使用？
UG10.0中针对实体的编辑命令还是挺多的，上一篇笔者分享的是拆分体和删除体的组合使用，这一篇笔者分享一下修剪体命令的简单使用。

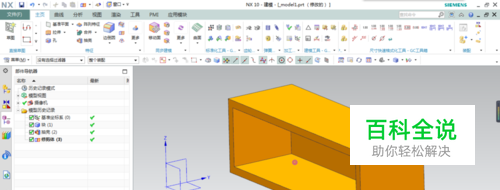

下图中的左边实体没有修剪的内部抽壳实体，下图中的右边实体是从中间修剪开的实体，这两幅图对比更明显。
操作方法
- 01
1、打开UG10.0软件，新建一个模型文件 2、【菜单】-【插入】-【设计特征】-【长方体】
- 02

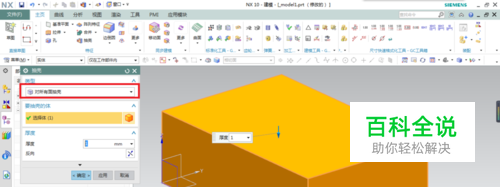

激活抽壳命令，抽壳类型改为“对所有面抽壳”，其他默认。
- 03

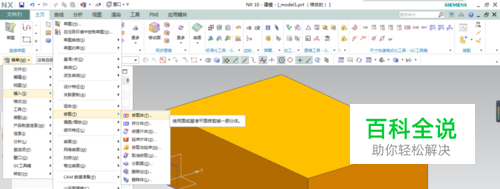

激活修剪体命令。 激活方式：执行【菜单】-【插入】-【修剪】-【修剪体】
- 04

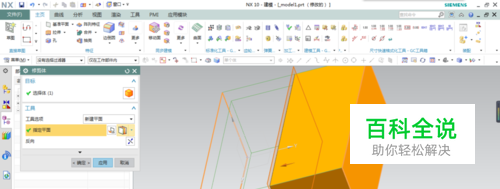

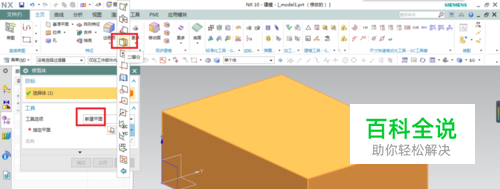

1、目标选择体不用多说，选择长方体。 2、工具选项改为新建平面 3、指定平面的方式改为二等分。
- 05

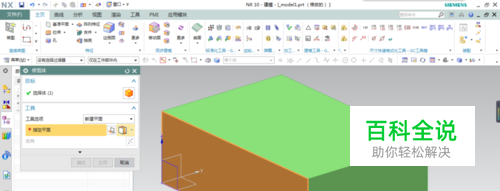

因为选择的指定平面的方式是二等分，所以必须指定两个平面。如下图所示，选择第一个平面。
- 06

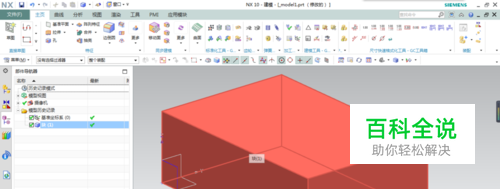

转动实体，选择第二个平面。刚一选择完第二个平面，效果就出来了。这时候千万不能忘了点击确定或者应用，否则你之前的操作就白做了。
- 07

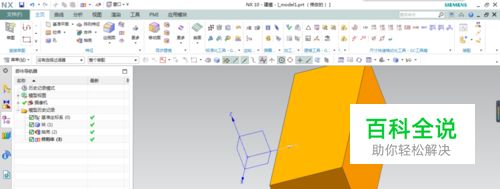

点击确定之后，才算是完成了修剪体的操作。
- 08
按住鼠标中间，然后移动鼠标，调整视图方向。修剪体是不是特别简单。
