MATLAB使用填充的方式(fill)绘制sin函数
本文基于MATLAB，介绍利用fill( )填充的方式绘制sin(x)的图像，同时介绍如何将sin(x)大于0的部分填充成红色。
操作方法
- 01

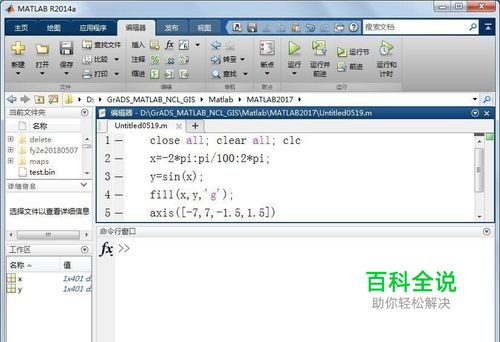

第一，启动MATLAB，新建脚本（Ctrl+N），输入下面代码： close all; clear all; clc x=-2*pi:pi/100:2*pi; y=sin(x); fill(x,y,'g'); axis([-7,7,-1.5,1.5])
- 02

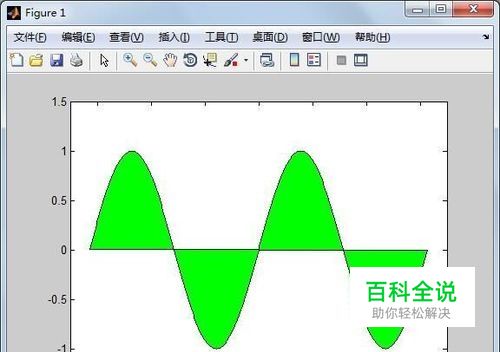

第二，保存和运行上述脚本，得到如下sin(x)的图像。
- 03

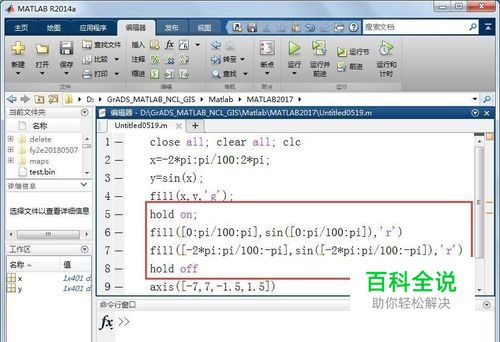

第三，如果想把sin(x)大于0部分填充成红色，那么就要对第一步的脚本进行改变。改变后的脚本多了如下四行代码： hold on; fill([0:pi/100:pi],sin([0:pi/100:pi]),'r') fill([-2*pi:pi/100:-pi],sin([-2*pi:pi/100:-pi]),'r') hold off
- 04

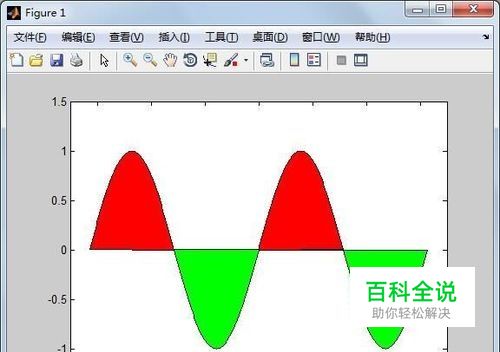

第四，保存和运行上述改变后的脚本，得到如下图形，sin(x)大于0的部分填充成了红色。
- 05

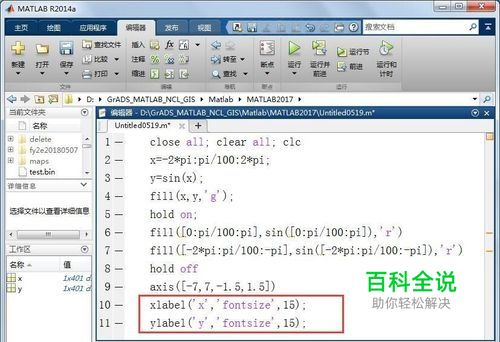

第五，给上面图形添加上坐标标识。 xlabel('x','fontsize',15); ylabel('y','fontsize',15);
- 06

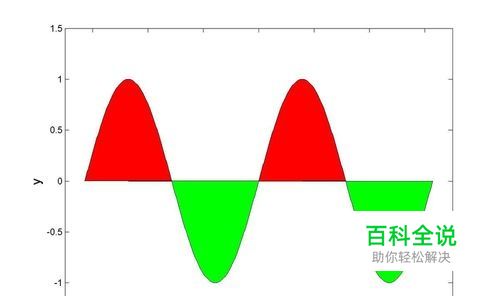

第六，最终得到的sin(x)图形如下。
