GPRS模块-SIM800C和 Air208S 电话测试简易流程

SIM800C和Air208S模块分属两个不同的公司研发，但在AT命令上是完全兼容的。我使用的模块是已经设计好外围电路的，用一个USB转TTL即可直接测试，方便后期的开发。下面我就两个模块的电话功能进行简单的测试。

操作方法

  • 01

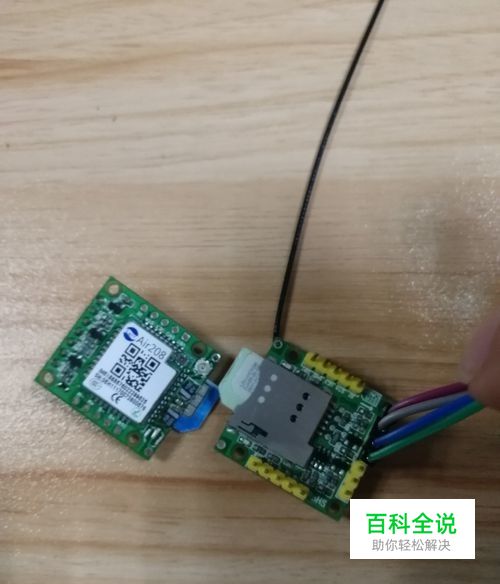

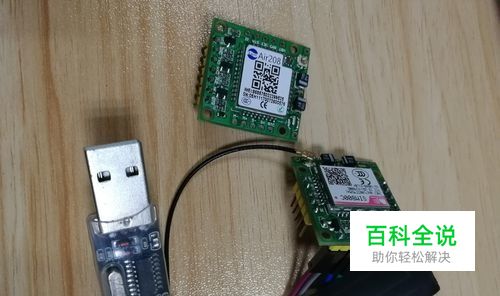

    将GPRS模块和USB转TTL模块用杜邦线连接好（RXD和TXD交叉连接），接好天线和移动卡，注意卡的方向。

  • 02

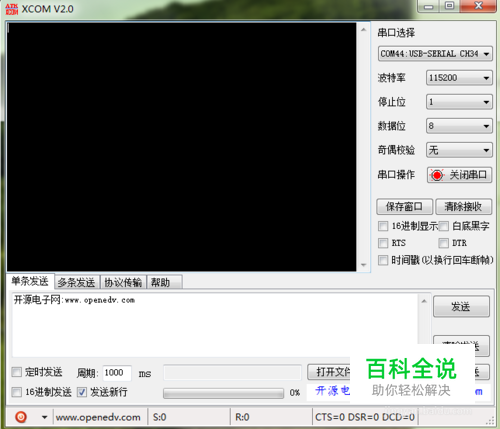

    将USB转TTL模块插到电脑上，打开串口调试助手，选择对应的串口。按图片上进行设置，波特率为115200、停止位：1、数据位：8、奇偶校验：无。打开串口。推荐使用5V 2A电源供电。

  • 03

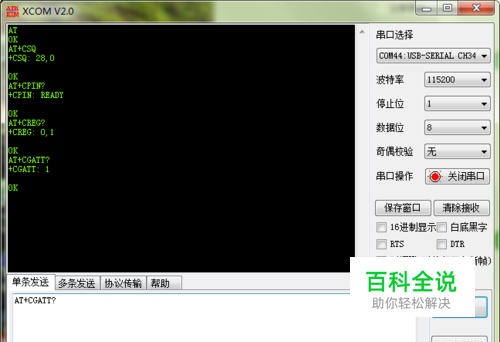

    基本状态查询：注意所有命令都要在英文输入法下输入、命令输入完成后需要回车换行，再点击发送。 1.AT       // 同步波特率 2.AT+CSQ  // 查询信号值 3.AT+CPIN?  // 读卡测试，判断模块是否插入卡 4.AT+CREG?  // 查询模块是否注册到网络 AT+CGATT?  // 附着网络

  • 04

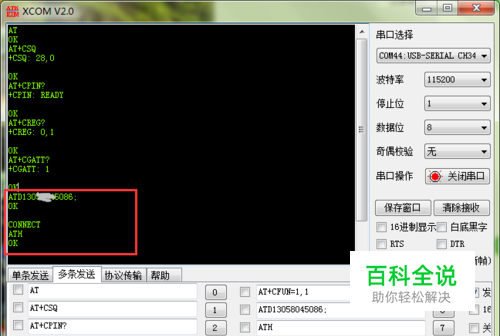

    进行拨号测试：命令为：“ATD130****5086;”注意号码后的分号，结果如图所示，接通后，可发送命令“ATH”挂断电话。

  • 05

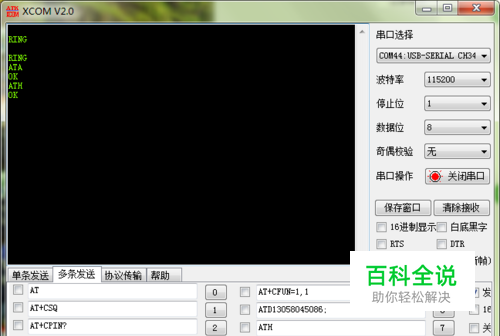

    接听电话测试：用手机给模块拨打电话，当有来电时，GPRS模块响应：RING，这时可发送命令“ATA”接听电话。接通后可用命令“ATH”挂断电话。
