cad2007绘制厨房用的水槽的图文教程
在之前的AutoCAD2007三维制图教程中，我们学习了不少绘制立体物品的方法，比如：羽毛球、排球等等，不过这一些物品都与建筑绘图关系不大。因此，今天就给大家带来在建筑绘图中常常需要使用到的物品：厨房用的水槽的建模方法
操作方法
- 01
首先看一下渲染图：
- 02
本节主要运用的命令有：矩形、拉伸、拉伸面、复制面、移动面，抽壳、等命令。
- 03

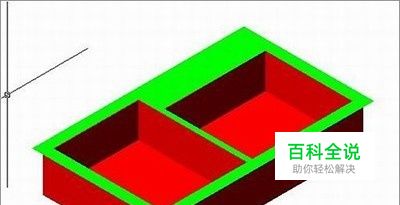

首先新建文件，在俯视图中绘制长方形，用矩形命令，长为760宽为450。然后用拉伸命令对长方形进行拉伸，高度150。接着用抽壳命令进行第一次抽壳。删除上面，抽壳距离为20。然后用移动面命令将右内侧小面沿x轴向左移动400，再次执行抽壳命令，删除上面，抽壳距离为20。然后用移动面命令间抽壳后的后内侧沿y轴向前移动80。结果如图：
- 04
调整坐标轴使y轴向上。选择实体编辑里的复制面命令，对上面进行复制，距离1。然后用拉伸命令拉伸复制的面，高度2。然后用拉伸面的命令，拉伸拉伸后的2个单位高的实体的四个小面，值为20。然后用移动命令将拉伸好的实体向下移动1。结果如下图；
- 05

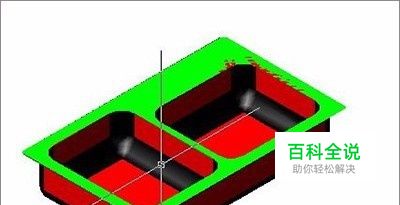

接下来进行修饰，用圆角命令倒圆角，将红色部分的里外边缘，倒圆角值为R50.绿色部分内角倒圆角R50。对绿色部分外角倒圆角R10。在对绿色部分上边缘倒圆角R1.结果如下图：
- 06
接下来，在俯视图水盆的底部中心位置绘制半径为40的圆，完成后拉伸，高度30，在前视图中将圆柱体移动到盆地部向下露出5的位置，然后复制一个并移动到另一盆中的适当位置，将两个圆柱体并集，然后选择差集命令，在盆中减去。对差完集后的上边缘到斜角，距离18。转到俯视图，绘制长方形，长200宽50，进行圆角R20。完成后拉伸，高度1。移动到与盆上面齐。与盆面进行差集。然后对差完集后的边缘到圆角，R0.5。至此水盆部分制作完毕。结果如图：
- 07
接下来绘制水龙头。水龙头的制作方法是圆，拉伸、拉伸面、路径拉伸，来完成。首先在水盆的龙头位置绘制半径为18的圆，然后用拉伸命令拉伸高度为5，角度0。接下来执行拉伸面命令，选择上面，高度5，角度30。重复拉伸面命令选择上面，高度70，角度0。在重复拉伸面命令，高度5角度30。然后调整坐标位置使Y轴向上，在圆柱体中心位置绘制直线，高300，然后再线的上端绘制圆弧，将直线和圆弧线合并成多段线。在用拉伸面命令将圆柱体上面沿多段线为路径的的方式拉伸，重复拉伸面命令，选择最末端的面，高度5。角度-30，重复拉伸面，高度10，角度0。在重复，高度5，角度30。庄到右侧视图，绘制龙头把手。在右侧视图重绘制圆，半径8，拉深，高度50，在一同一圆心点绘制圆，半径20，拉伸，高度10，倒圆角R3。在前视图10高度圆的中型为值绘制圆半径3。拉伸，高度25，外边缘倒圆角，R1。在右视图中环型阵列小圆柱体，数量6。至此水龙头制作完成，将素线和平滑度调一下值，贴图渲染得到渲染图。
