AD9如何标注PCB板子的尺寸
如何利用AD9标注PCB板子的尺寸
操作方法
- 01
点击菜单栏的‘放置’里的子选项‘尺寸’里的‘线性的’，或者快捷键PDL。
- 02

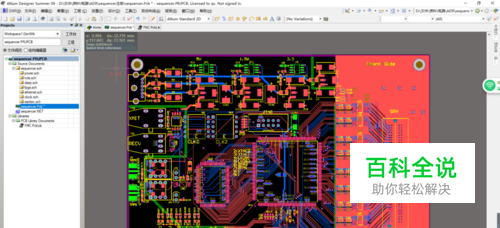

可以看到有个标注的指示。
- 03

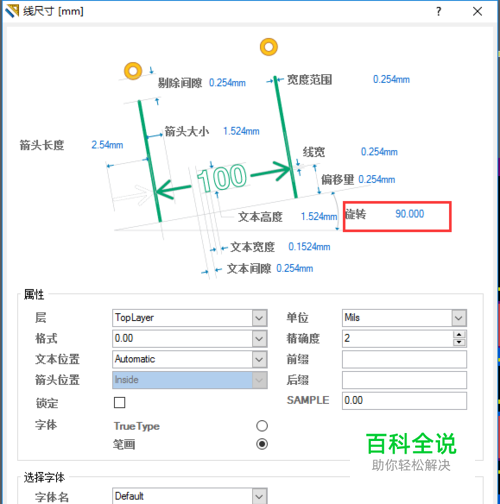

不要急着标注，先按一下tab键，修改属性，如果是作水平尺寸，旋转为0，如果是垂直尺寸，旋转为90
- 04

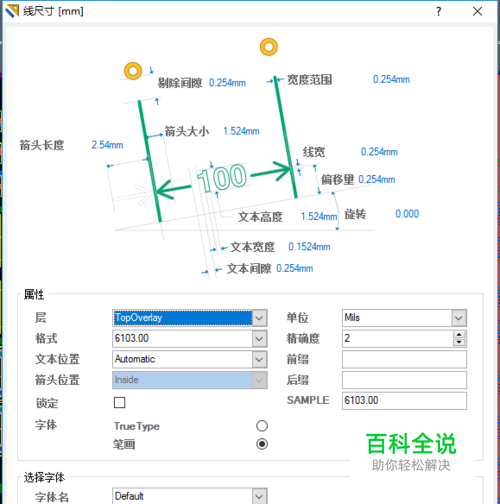

然后修改层为topoverlay，这样能防止可能的文字与电路交叉错误，一般地，尺寸会变为黄色
- 05
确定后，点击PCB板的边角，可能会出现多个选择，选那个Boardoutline，意思是板子的边界
- 06

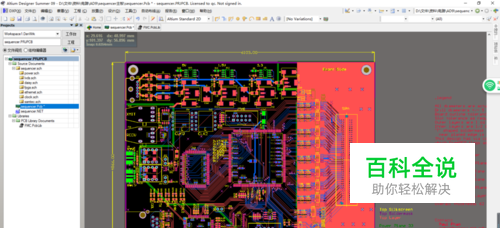

一直拉到另一边，同样选择Boardoutline，向外拉一下就完成了尺寸标注
