AutoCAD练习：[2]CAD图形界限的设置
在CAD中，如果用户不做任何设置，CAD系统对作图范围不作限制。用户可以将绘图区看成是一副无穷大的图纸，但所绘图形的大小是有限的，为了更好的绘图，需要设定绘图的有效区域。
操作方法
- 01

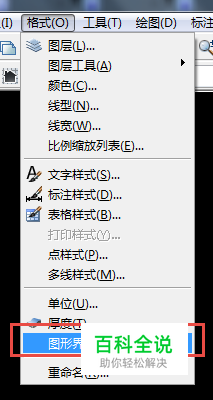

在菜单栏中找到命令：格式→图形界限 或在命令行中输入命令：LIMITS
- 02
输入0,0按回车键
- 03
输入420,297按回车键
- 04
一个长420mm,宽297mm的矩形图形界限就设置好了
附上一个练习
- 01
附上一个练习
- 02

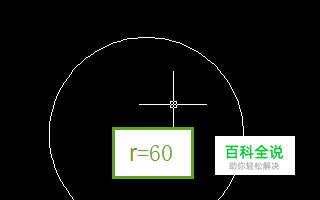

画一r=60的圆
- 03

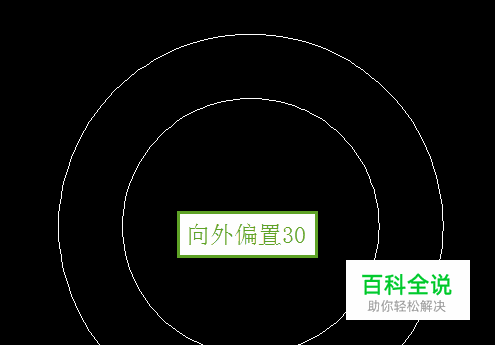

向外偏置30
- 04

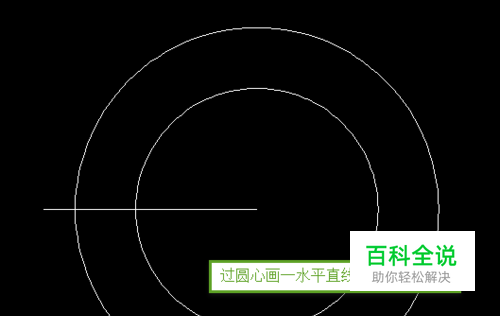

过圆心画一水平直线，与两圆相交
- 05

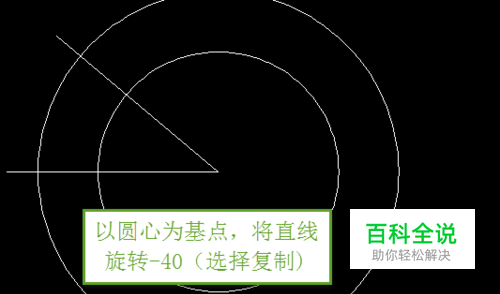

以圆心为基点，将直线旋转-40（选择复制)，或过圆心画40度角度线
- 06

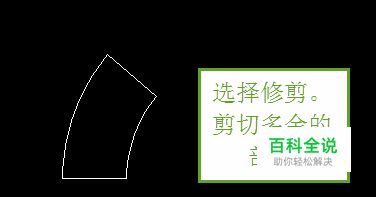

选择修剪。剪切多余的部分
- 07

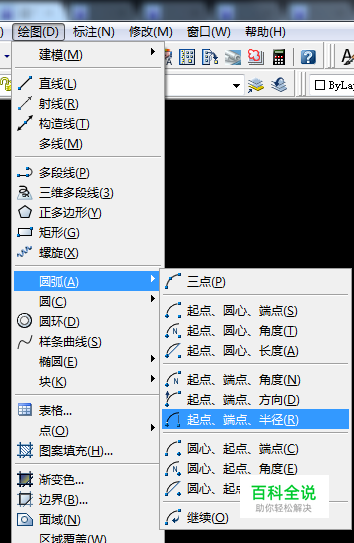

选择命令绘制→圆弧→起点 端点 半径
- 08
选2个端点，然后输入-35即可
