CAD中斜线如何标注

cad是最常用的平面设计软件，一般产品图纸出图都是CAD2D格式，很多产品都是不规则的，有的是直线，也有的是弧面，有的是斜面或斜线，标注也有区分。今天我们讲怎么去标注斜线。

操作方法

  • 01

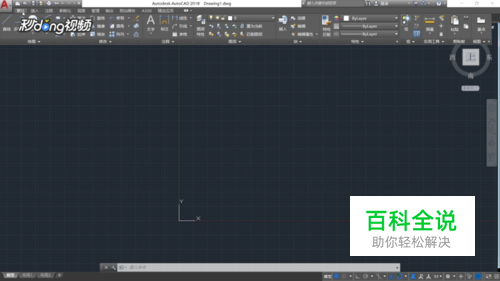

    首先打开软件，点击左上角的“默认”。

  • 02

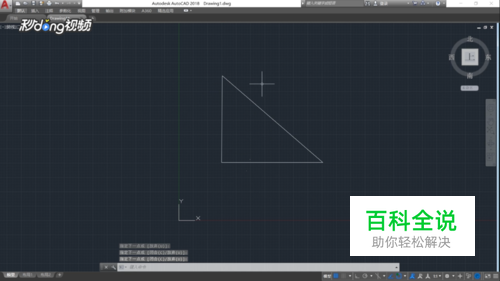

    然后点击直线，在坐标轴上用直线画出直角三角形。

  • 03

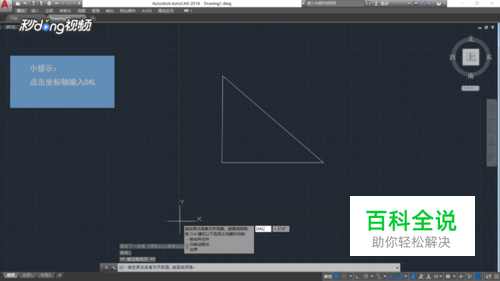

    点击坐标轴，输入“DAL”，点击左上角的“注释”选项。

  • 04

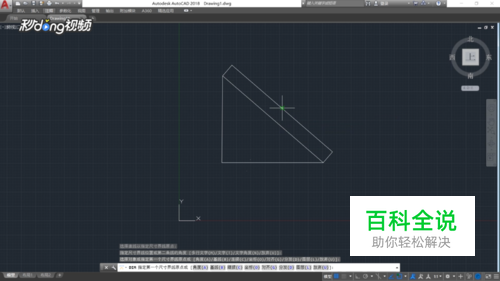

    最后点击“标注”，对准斜线点击右键，向外拉伸。此时斜线标注就完成了。
