UG数控车编程

本方法以UG11为例。

操作方法

  • 01

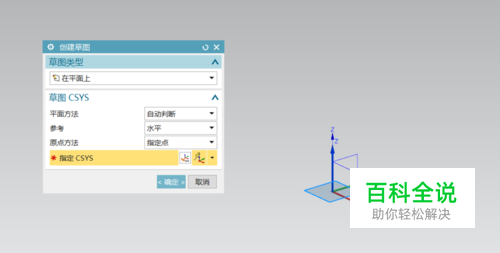

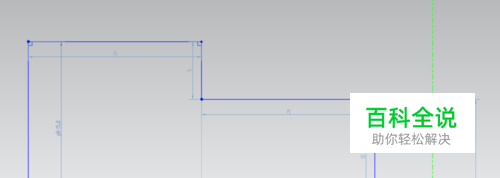

    首先为了方便后面的工作，我们需要把工件草图画在x-y平面

  • 02

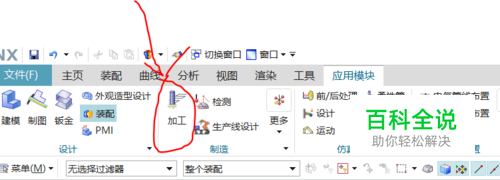

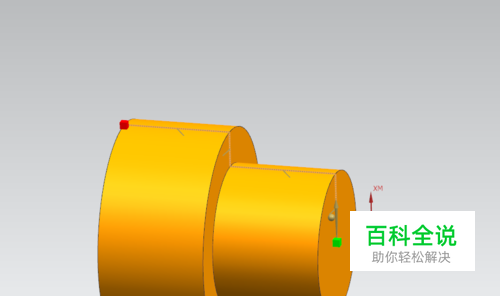

    回转出来后点击加工

  • 03

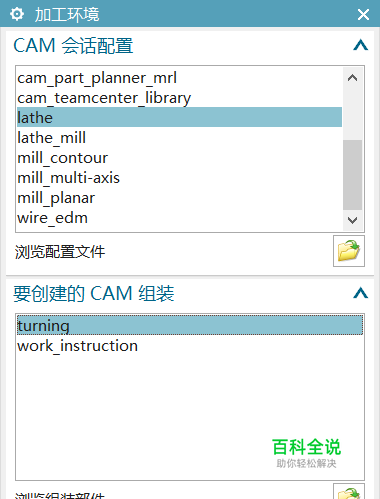

    然后选择lache-turning

  • 04

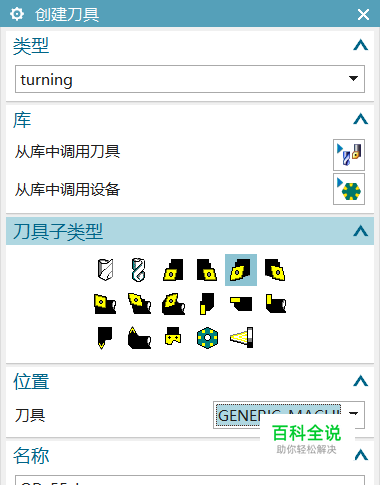

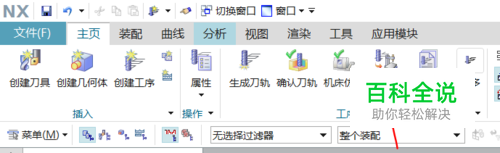

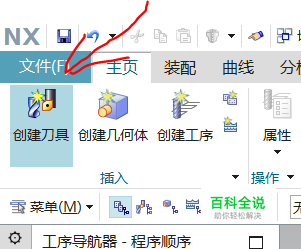

    创建刀具，根据自己的需求选择想要的刀

  • 05

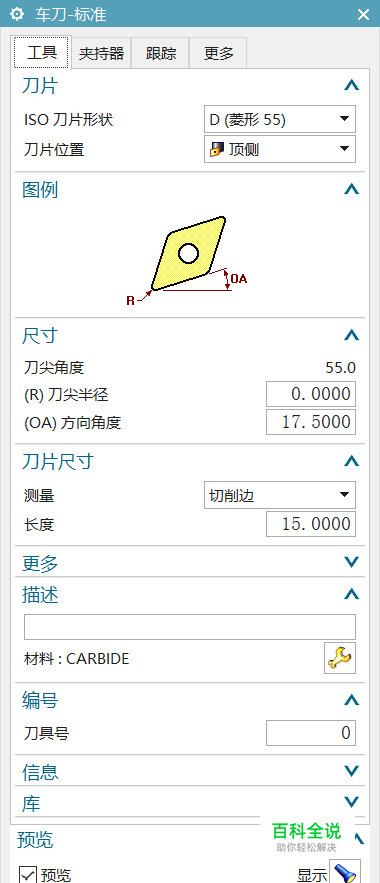

    配置一通后确定

  • 06

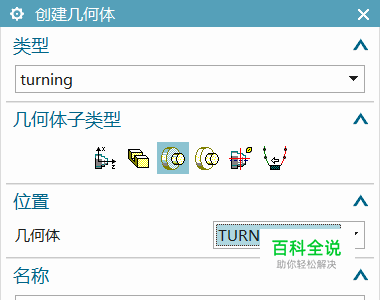

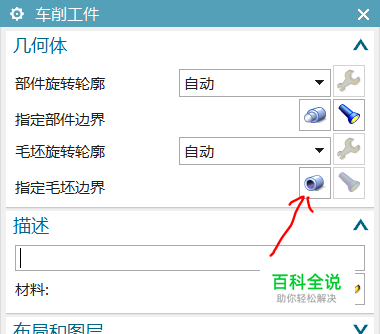

    然后创建几何体，按照图中所示设置

  • 07

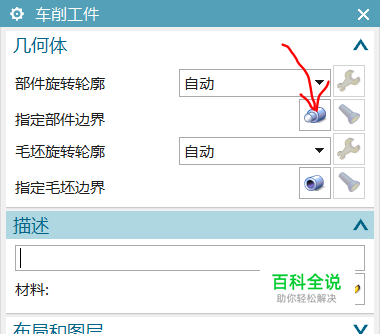

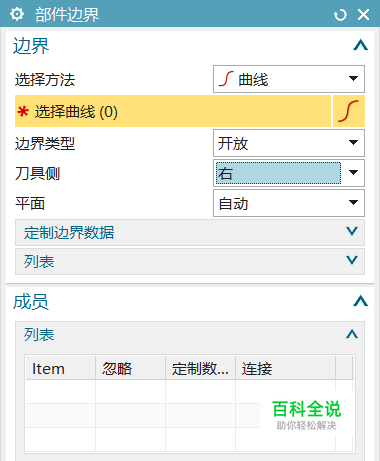

    指定部件边界，如果刀路不正确就将刀具侧换成选项内的另一个

  • 08

    然后选择草图上的轮廓线，注意这里需要从刀尖点那端开始依次选择至终点

  • 09

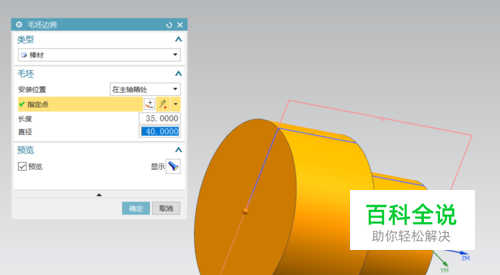

    确定后指定毛坯边界

  • 10

    点击终点那端的圆心，长度是终点到刀尖的距离，直径根据实际情况定

  • 11

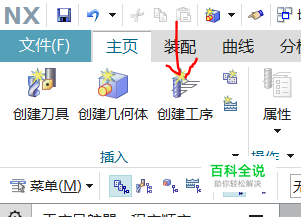

    OK前面的准备工作做完之后我们就可以创建工序了

  • 12

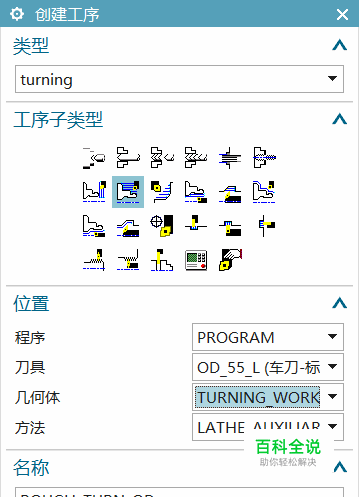

    选择先前创建的刀具与几何体

  • 13

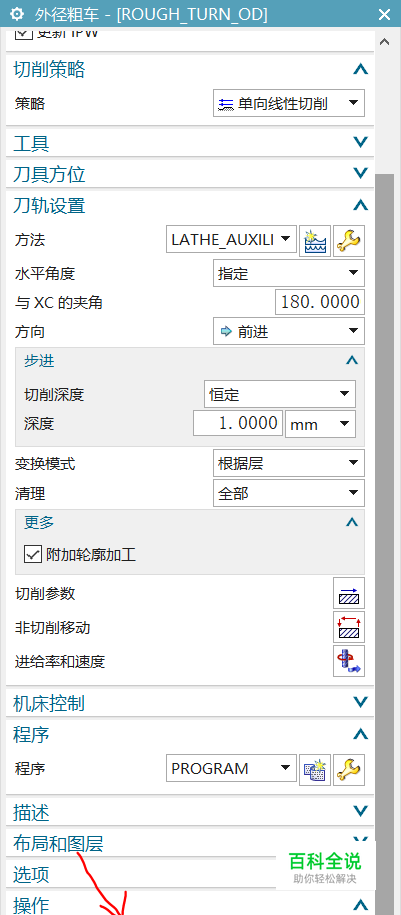

    根据自己的需求设置，最后点图中箭头所指的那个按钮

  • 14

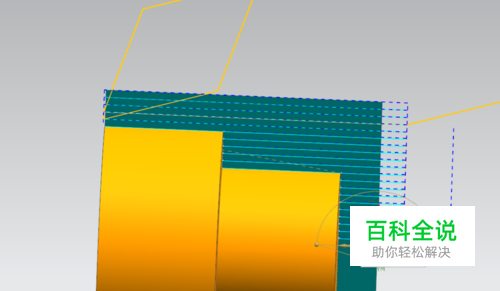

    完成！

导出为数控程序

  • 01

    点击 后处理

  • 02

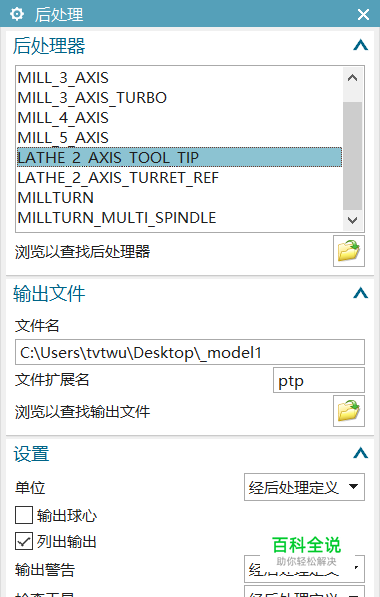

    选择lache开头的其中一个，确定即可。
