计程车计价器电路设计经验

出租车计价器是乘客与司机双方的交易准则,是出租车行业发展的重要标志,它关系着交易双方的利益。这是一个计程车计价器的设计。

步骤/方法

  • 01

    本次设计采用单片机控制。以单片机为核心,设计上采用89S51 单片机为主 控器,以FJ2E-D10NK 霍尔传感器测距,并采用AT24C02 实现在系统掉电的 时候保存单价和系统时间等信息,输出采用8 段数码显示管。利用单片机丰富的 I/O 端口,及其控制的灵活性,实现基本的里程计价功能和价格调整、时钟显示 功能。原理结构如图

  • 02

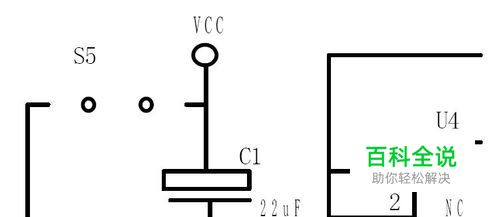

    电路共采用了五个按键,S1、S2、S3、S4、S5,其功能分别是:S1 分屏显 示切换按键,S2 功能设定按键,S3:+/白天晚上切换按键,S4:—/中途等待开 关,S5:上电复位。

  • 03

    里程计算、计价单元的设计: 里程计算是通过安装在车轮上的霍尔传感器FJ2E-D10NK 检测到的信号,送 到单片机,经处理计算,送给显示单元的,其原理如图:
