CATIA中细长杆件如何生成局部视图
本经验教会大家如何在CATIA工程制图中生成细长杆件的局部视图。
操作方法
- 01

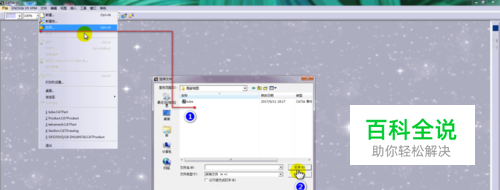

在CATIA中打开一个细长杆件,如下图所示的矩形管,截面50×50×5.0,长度为2000mm;
- 02

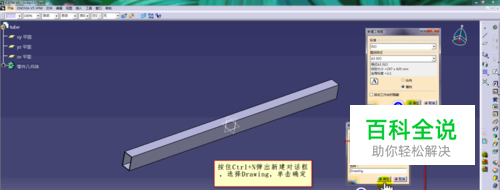

按住Ctrl+N弹出新建对话框,选择drawing,单击确定,弹出新建工程图对话框,设置图幅的大小及布置方向,操作完成后单击确定进入工程制图界面;
- 03

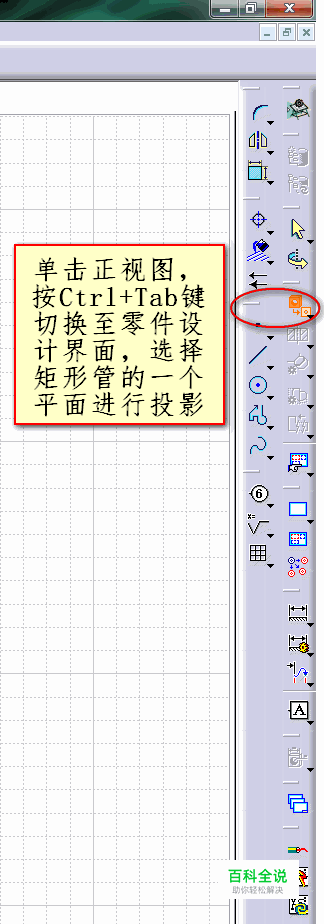

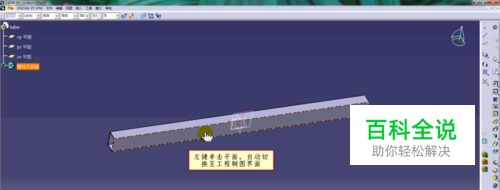

在右侧工具栏中单击>正视图命令,按Ctrl+Tab键切换至零件设计界面,选择矩形管的一个平面进行投影,视图将自动切换至工程制图界面,左键在空白处单击,正视图生成;
- 04

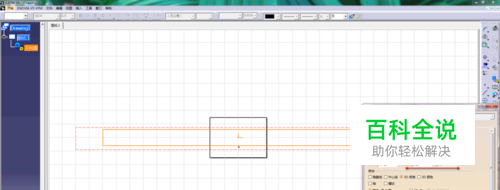

点击树形图中的正视图,按alt+enter键进入属性设置对话框,调整图形的缩放比例至1:2;
- 05

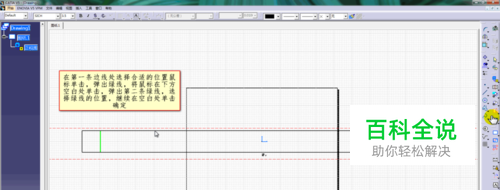

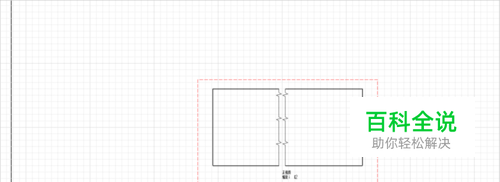

在右侧工具栏中找到>局部视图命令,左键单击,在图形上第一条边线处选择合适的位置,鼠标单击,弹出绿线,将鼠标在下方空白处单击,弹出第二条绿线,用绿线选择切割视图的位置,继续在空白处单击确定,矩形管的局部视图就生成了。
