CAD构造工具有什么功能？

操作方法

  • 01

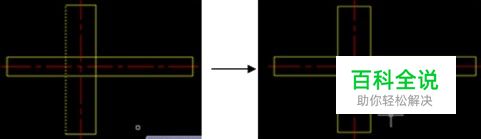

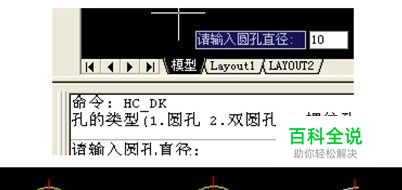

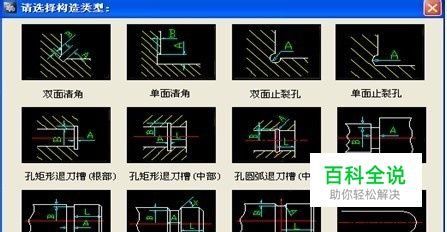

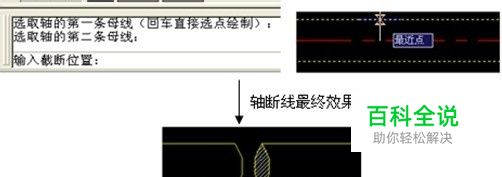

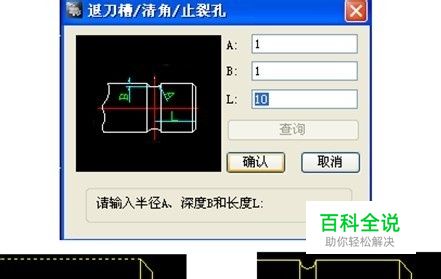

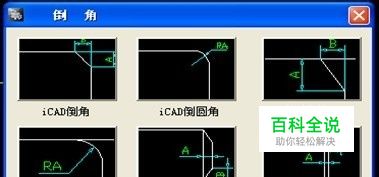

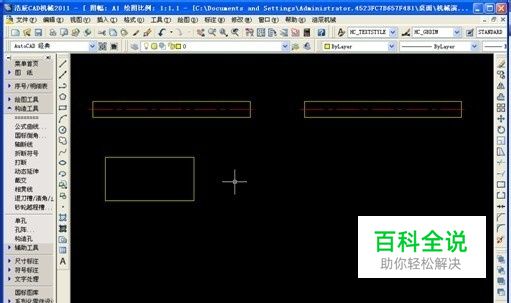

    在应用CAD进行机械制图时，我们经常会遇到处理倒角、工艺槽、轴断线、图形局部放大等工作，也会涉及到孔的设计，孔的排列方式等问题。为了解决这些问题， CAD机械软件定制了一系列的工具，提高了对这些特定部件处理的效率。 构造工具中的一些功能介绍： 首先我们根据几个图来了解一下相关的功能，我们可以在软件中画一个轴和一个矩形，通过轴和矩形的操作来实际了解一下构造工具的几种应用。 1.在屏幕菜单中的【构造工具】中找到【国标倒角功能】 软件为大家提供了六种国标倒角功能，大家可以输入所需要的数据，得出想要的效果： 2.在构造工具中的轴断线功能 3.相贯线功能 选择四条柱（锥）体的相应母线 4.退刀槽功能 选择圆弧退刀槽（中部）,可以输入要生成图形的数据 5.单孔功能可以向图形中插入圆孔、双圆孔和螺纹孔 手动输入圆孔的直径
