西门子S7300PLC通过以太网连接组态王KingSCADA
本文介绍西门子S7-300系列PLC通过以太网通讯方式，连接组态王kingSCADA上位组态软件的操作方法。
操作方法
- 01

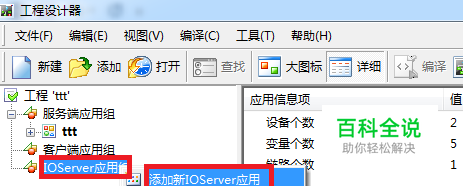

新建工程并打开工程,右击“IOServer应用组”，选择“添加新IOServer应用组”。
- 02
在弹出的对话框中，填入“应用名称”， 点击“确定”。
- 03

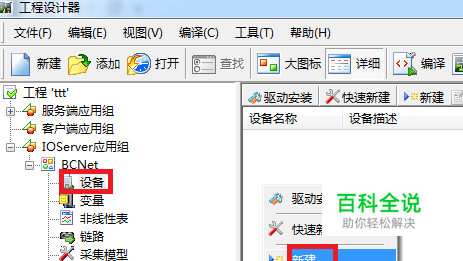

选择“设备”，在右边空白区域，点击鼠标右键，选择“新建”。
- 04

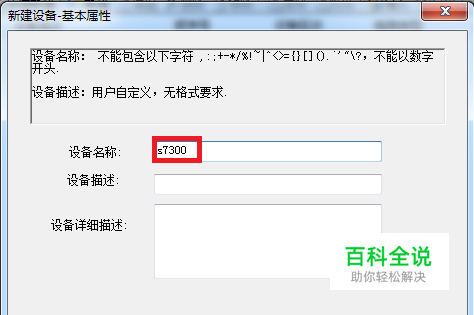

在“设备名称”处输入一个名称，点击“下一步”。
- 05

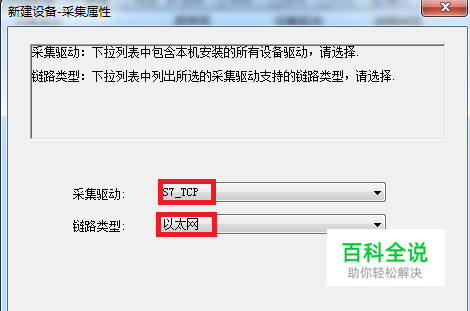

“采集驱动”选择“S7_TCP”；“链路类型”选择“以太网”，点击“下一步”。
- 06

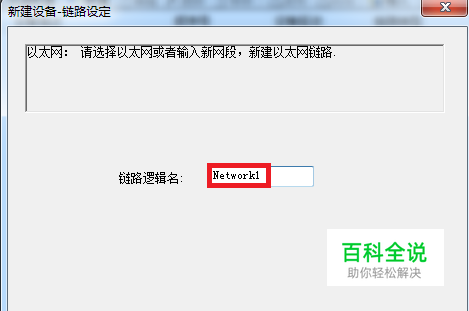

“链路逻辑名”默认即可，点击“下一步”。
- 07

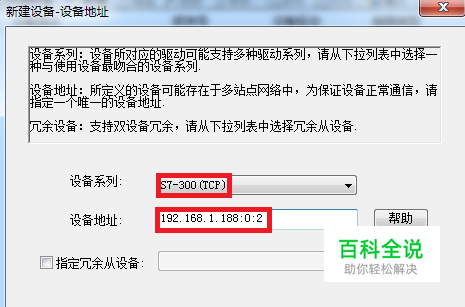

“设备系列”选择“S7-300（TCP）”，“设备地址”的格式为：BCNet-S7MPI的IP地址:0:2，这里BCNet-S7MPI的IP地址为192.168.1.188，点击“下一步”。
- 08

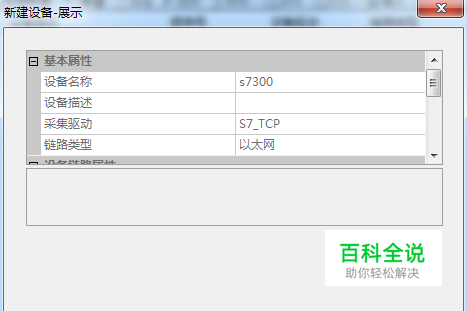

其他参数默认，直至完成。
