PROE图纸中怎么导入CAD文件

工作和学习中常常需要在PROE图形中导入CAD文件,我们就来学习下导入的方法

操作方法

  • 01

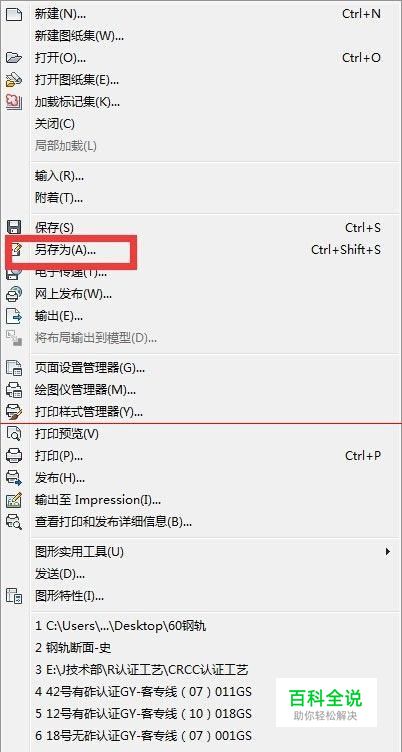

    打开需要导入到PROE软件的CAD图形,点击左上角的文件按钮,在弹出的下拉菜单中点击另存为按钮

  • 02

    将文件保存为低版本的dxf类型

  • 03

    在PROE草绘界面中点击草绘命令

  • 04

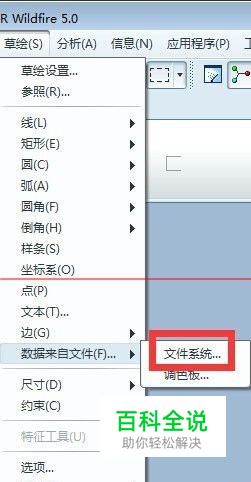

    在弹出的下拉菜单中选择数据来自文件

  • 05

    点击文件系统

  • 06

    选择刚才保存的Dxf文件,点击打开

  • 07

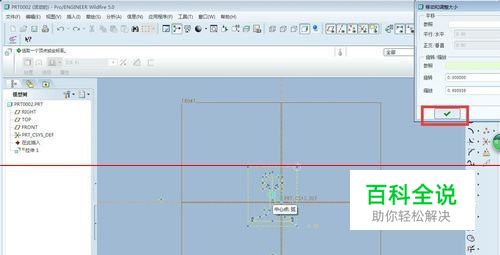

    点击对号

  • 08

    CAD文件已经被成功导入
