如何用CAD绘制二维和三维五角星（供参考）
如何用CAD绘制二维和三维五角星
操作方法
- 01

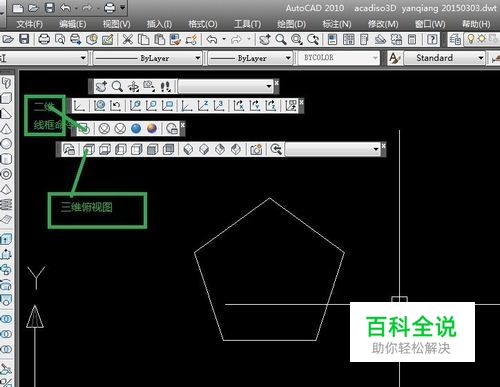

三维建模绘图环境下，打开二维线框和三维俯视图模式。
- 02

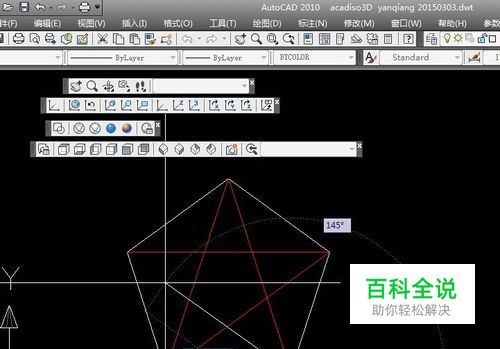

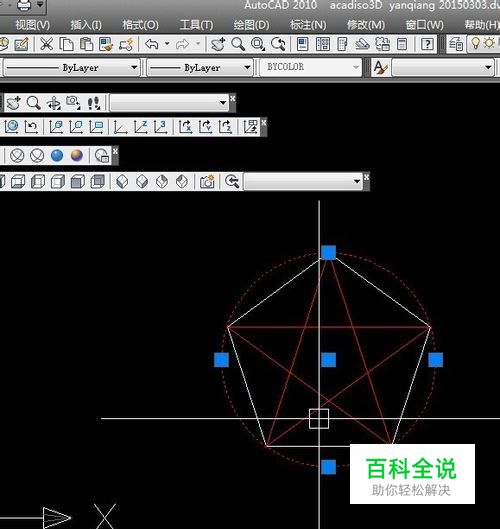

绘制正五边形，并连接各顶点，得五角星二维。然后圆的3p命令绘制辅助圆，找到圆心。
- 03

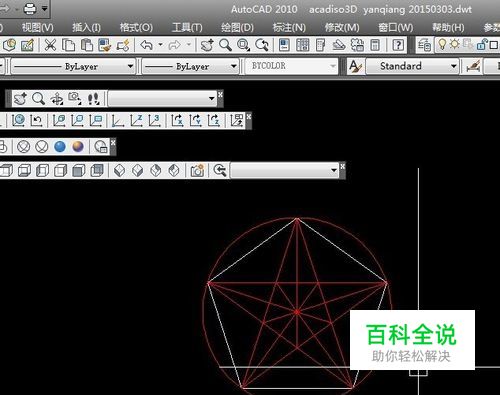

将圆心与五角星顶点及拐点相连
- 04

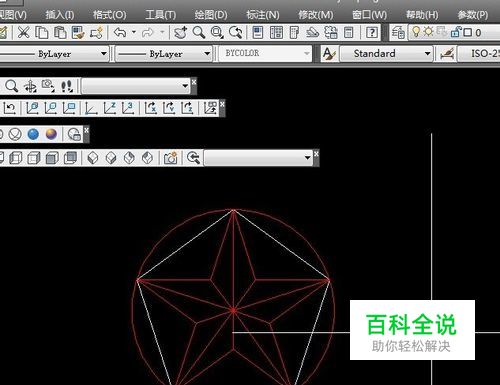

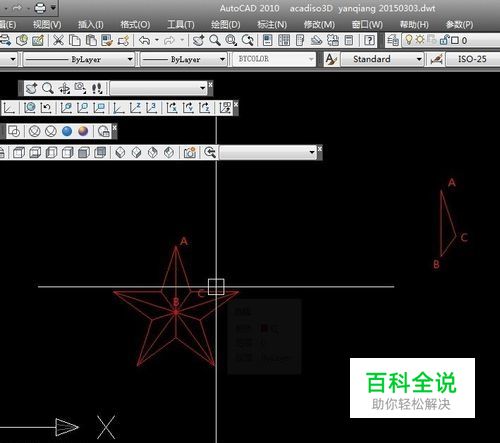

trim命令修剪
- 05

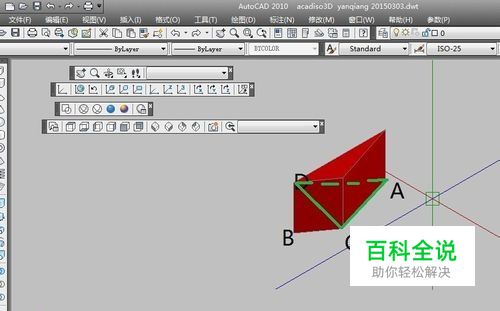

复制出ABC三角形，并用pedit命令将三角形变为多段线
- 06

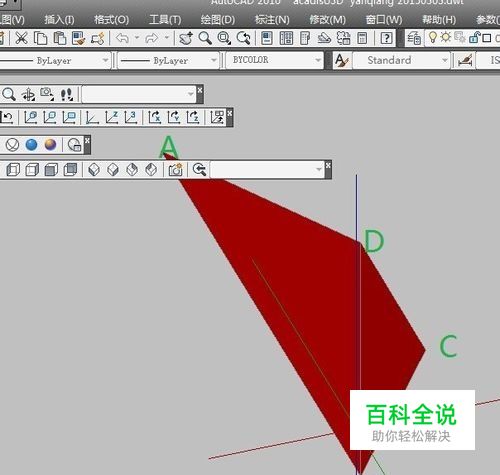

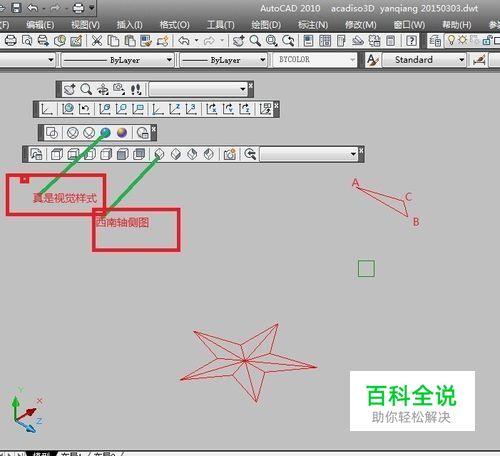

打开三维视图，在西南轴测图和真实视觉样式下绘图
- 07

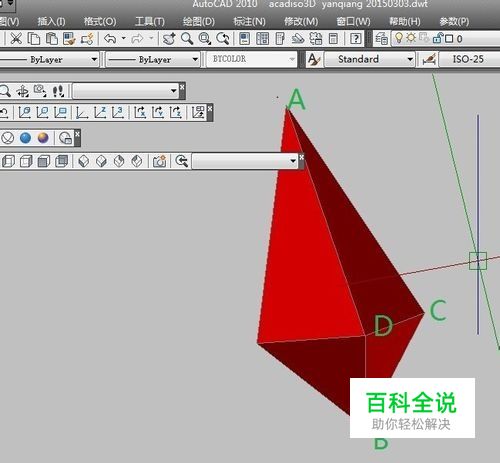

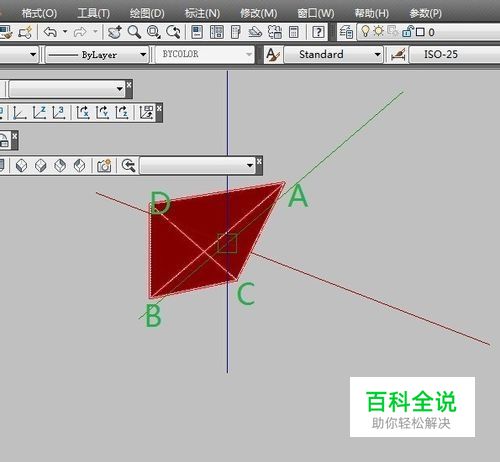

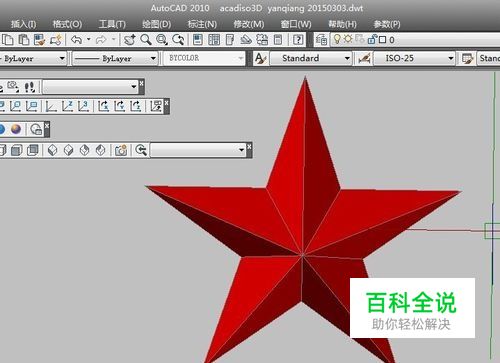

调整视图方位，理由剖切命令中3点剖切，选acd三点剖切，
- 08

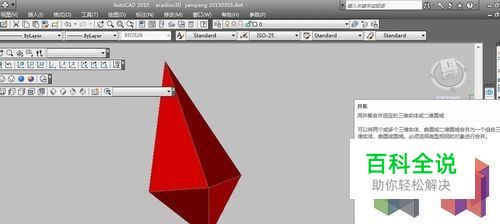

利用三维镜像命令绘制，五角星的一角，然后用布尔命令合并，两个小角
- 09

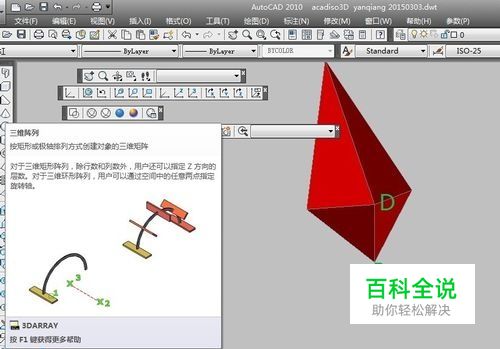

三维阵列，环形阵列，以BD为轴线
- 10

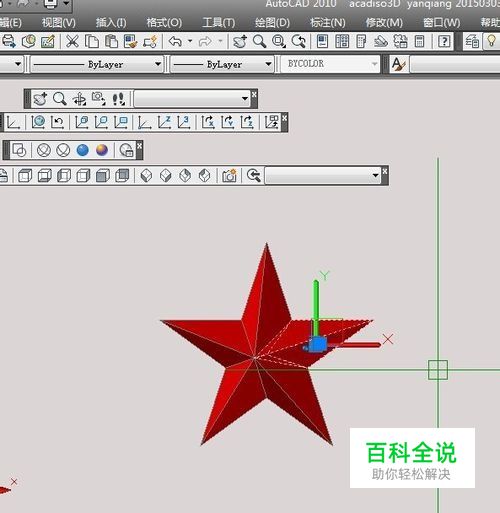

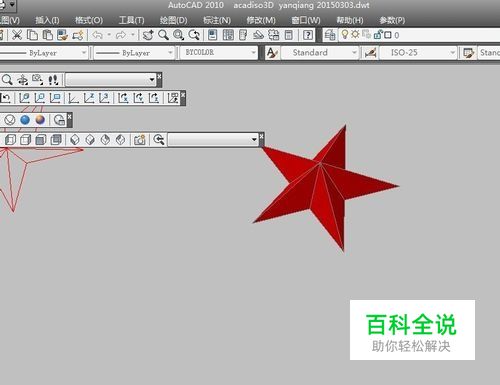

三维五角星
