CAD粗糙度画法
由于CAD中没有现成的粗糙度符号，所以我们可以把它做成块，再插入就比较方便了。
操作方法
- 01
首先画出外形。
- 02

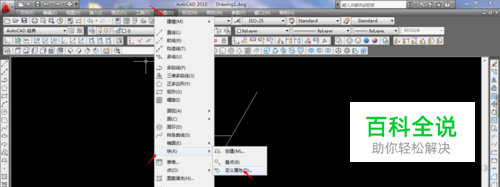

点击定义属性。
- 03

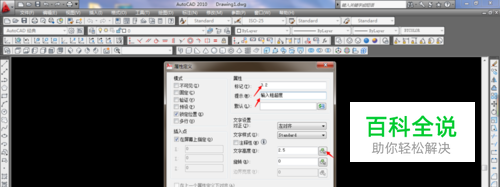

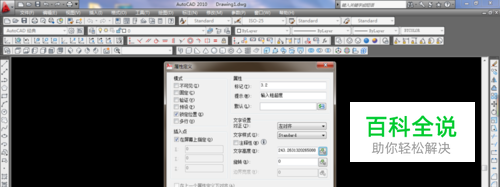

标记和提示可以随便我这只是常规，点击文字高度旁边按钮。
- 04
确定文字适当高度。
- 05
确定好后点击确认。
- 06

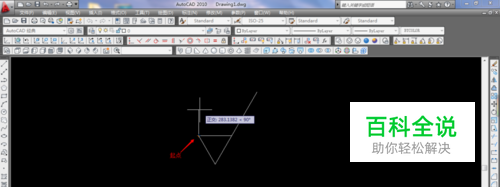

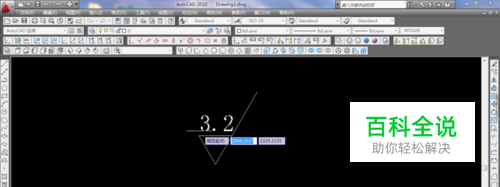

将文字放入合适位置。
- 07

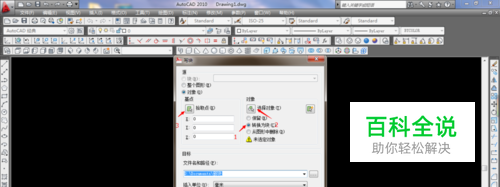

先选中装换为块，点击选中对象。
- 08

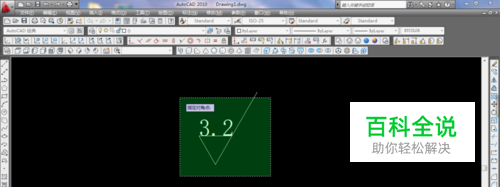

框住全部回车后选中拾取点。（就是上图中的第三部）
- 09
选择图中位置为拾取点。
- 10
可不用输入直接确认。
- 11

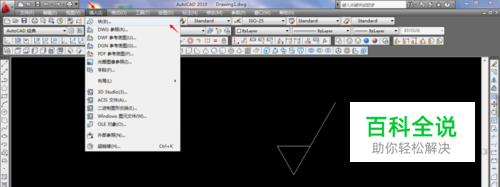

到了这步粗超度的块已近画完，再插入块。
- 12

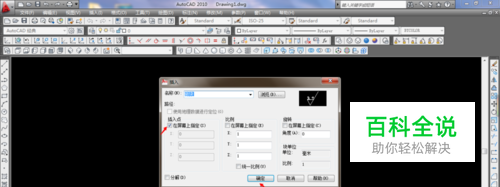

点击确定。
- 13

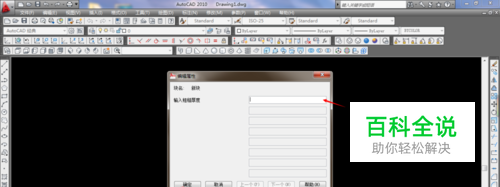

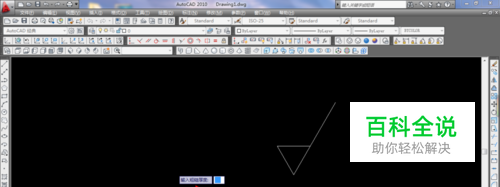

在屏幕需要的位置点击鼠标左键，然后就可以输入粗超度。
- 14

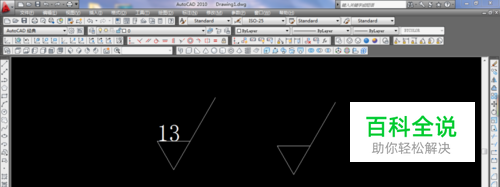

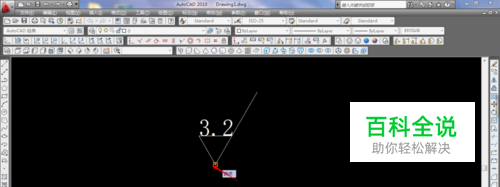

在这我随意输入了个数如图。
