2米精准测距传感器

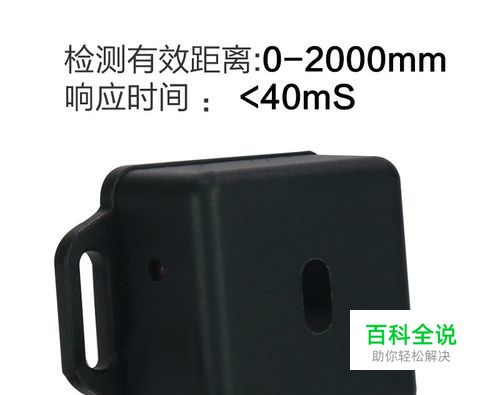

本传感器主要针对距离为0-2000mm的场合。本传感器通过发射不可见光,计算光速往返所用时间,再经过内部处理,得到距离值,并可通过串口(UART)输出该值。本传感器还可简单通过引线来标定门限值(在可检测范围内),若是在门限值范围内检测到被测物,本传感器的指示灯亮起,并且黄色串口线不断输出距离值。
本传感器运行稳定、可适用于各种被测物,不受物体的形状及颜色的影响,且响应速度快,精度高又稳定可靠。本传感器的绿色线可输出高低电平信号或PWM信号(需定制),此外还带有串口(UART)输出功能,能与外部系统通信。本传感器应用灵活,用户可发挥空间巨大,能适应各种领域不同场合。
标定门限值
- 01
将本传感器镜头正对准被测物,接上5V电源(其中棕色线接电源正极,黑色线接电源负极)。
- 02
将本传感器正对某一距离的目标物,将灰色线接地,持续3秒,待本传感器的指示灯闪烁三次 ,表示标定门限值成功。
- 03
将本传感器在此标定门限值范围内,则本传感器的指示灯亮起,在标定门限值以外,则指示灯熄灭
开关量输出
- 01
如当前测量的距离小于标定的门限值,蓝色线输出低电平,同时LED亮,此时带开漏极功能,灌入电流达到1A。
- 02
如当前测量距离大于标定的门限值,蓝色线输出高电平,同时LED灭。控制器默认为上拉3.3V电压,即输出高电平为3.3V
- 03
如有特殊要求上拉到输入电源电压(VIN)
串口输出距离值
- 01
将本传感器接上5V电源;
- 02
将本传感器的黄色线(TX)与外部系统处理器的串口“RX”脚连接,将本传感器与外部系统共地;
- 03
串口通信设置波特率为9600,数据位为8,起始位为1,停止位为1,无校验码;
- 04
在可测量范围内移动本传感器,外部系统接收到的数据会随距离变化而变化,传感器每完成一次测量,将会发出一帧数据。
