如何将计算机ATX电源改装为实验室电源
计算机电源价格大约200元,而实验室的电源价格售价一般超过600元!您可以使用廉价的ATX电源,甚至废弃的计算机电源,将其改装成为高性能的实验室电源,改装后的电源不仅能提供强大的电流输出,还能具备短路保护功能,除此之外,您还可以调整5V端口输出电压值。而在大部分实验室电源中,电压一般不能够调整。
步骤
- 01

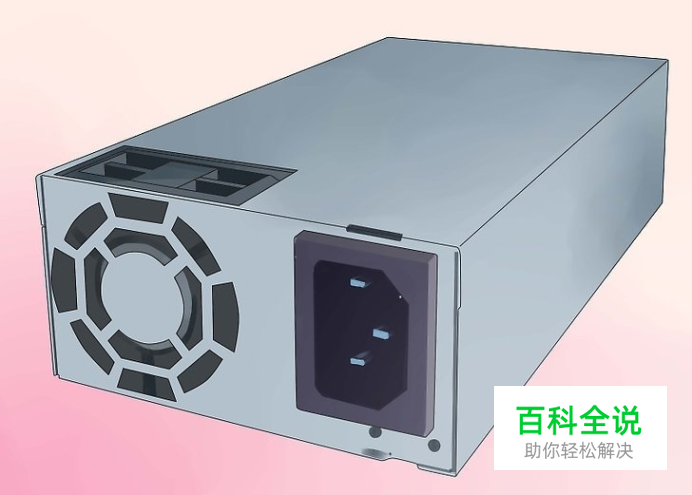

在网上或当地电脑上电子购买ATX计算机电源,或者拆除一台旧电脑,从机箱内取出电源。
- 02

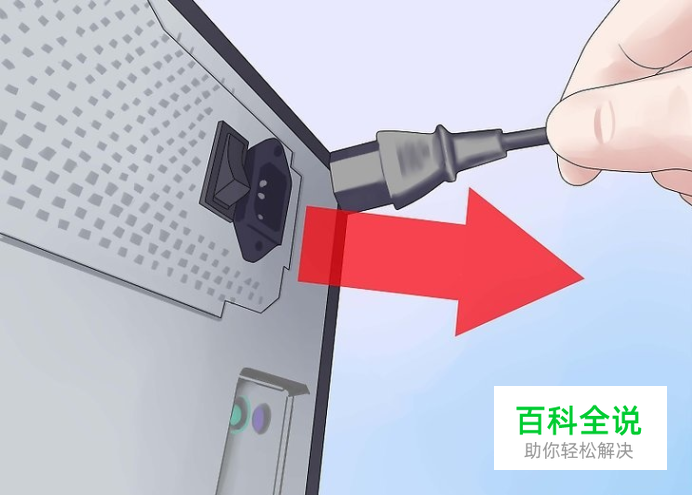

拔出电源背后的线缆,并将电源背后开关关闭(如果有的话)。此外,请确保您自己没有接地,否则电源中残留的电压可能会通过您的身体放电。
- 03
拧开将电源固定在机箱上的螺丝,然后将电源拆卸下来。
- 04
剪掉各种电源接头(请在接头上保留几厘米线缆,您可以在其他项目中使用这些接头)。
- 05
将没有连接任何线缆的电源放置几天,使其完全放电。有人建议在红色和黑色线缆(输出端)之间连接一个10欧姆,但是,这种方法仅能对低电压电容放电,只是在刚开始时没有危险!这种方法可能会对高电压电容充电,造成潜在危险,甚至会危及生命。
- 06
准备所需部件:多对接线栓(接线端子)、带有限流电阻的LED灯、一个开关(可选)、功率电阻(10欧姆,功率为10瓦或更高,参见小提示)以及热缩管。
- 07
拧开电源顶端和低端的螺丝,打开电源外壳。
- 08
将相同颜色的线缆捆在一起。如果您没有找到下面颜色的电缆(例如棕色),请参考小提示。电缆颜色及其含义:红色=+5V、黄色=+12V、蓝色=-12V、橙色=+3.3V、紫色=+5V待机电源(未使用)、灰色=电源信号线(输出)、绿色=电源开关端(接地开启电源)。
- 09
先使用钉子和锤子在电源上开孔。然后使用电钻钻孔,最后使用扩孔钻将孔扩大到合适大小,使其能够安装接线栓。此外,您还可以为电源LED指示灯和开关钻孔(可选)。
- 10
将接线栓安装到相应孔中,然后使用在背后使用螺母将其固定。
- 11
将所有部件连接起来。 将一根红线连接到功率电阻,然后将其他红线连接到红色接线栓; 将一根黑线连接到功率电阻另外一端,一根黑线连接到LED灯的阴极(较短线缆),一根黑线连接到电源开关,然后将其他其他黑线连接到黑色接线栓; 将白线连接到-5V接线栓,黄线连接到+12V接线栓,蓝线连接到-12V接线栓,灰线串联电阻(330欧姆)后连接到LED灯的阳极(较长线缆); 请注意,有一些电源可能有灰色或褐色的线缆,用来表示“供电良好”或“供电正常”。(大部分电源会有一根较细的橙色线缆,用于检测3.3V电压,它一般和另外一根橙色线缆连在一起。请确保这两根橙色线缆连接在一起,否则您的实验室电源将无法开启。)它需要和另外一根橙色线缆(+3.3V)或红色线缆(+5V)连接,否则电源将无法正常工作。如果您不确定与哪一个连接,可以先尝试连接较低电压线缆(+3.3V)。如果您的电源不符合ATX或AT标准,那么它可能会使用不同的线缆颜色定义。如果您发现线缆颜色与图片中显示不同,请根据AT/ATX线缆接头来确定线缆位置,而不要使用颜色来确定。 将绿色线缆连接到开关另一个接线柱。 请使用热缩管对焊点进行绝缘。 使用电工胶带或扎线带整理好线缆。
- 12
轻轻拉动线缆,检查是否有松动的连接。将所有裸露的电线绝缘,以防止短路。使用一滴强力胶将LED灯固定在孔中。然后关上电源外壳。
- 13
将电源线插入电源背后的AC接口。如果电源有开关,请将其开启。查看LED灯是否点亮。如果LED灯没有点亮,请将前置的开关打开。然后在不同接线柱上接入12V灯泡,检查电源是否工作正常,除此之外,您还可以使用电压表来做进一步测试。请注意,在操作中不要将任何线缆短路。至此,电源已经制作完成,并能够正常工作了!
你需要准备
- 01
功率大于150瓦的任何ATX电源(可以在计算机二手市场,网络或当地计算机商店找到) 剪线钳 尖嘴钳 钻孔机 扩孔钻 烙铁&焊料 电工胶布 热缩管和热风枪 接线柱 LED(发光二极管) LED的限流电阻(330欧姆) 作为电源负载的功率电阻 低压开关 计算机电源线
