用cad怎么画管道的立体图
CAD是一款功能强大的图形绘制软件，该软件在室内设计和建筑设计方面应用非常广发，下面我们就来看看使用CAD如何画管道立体图的吧。
操作方法
- 01
打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

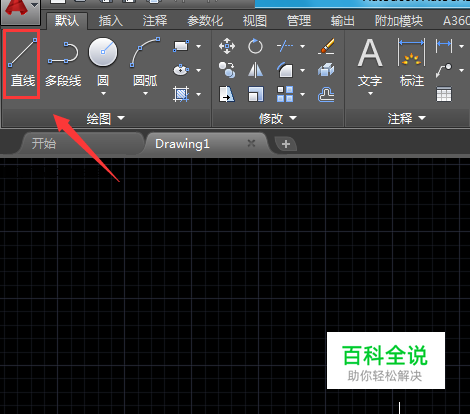

在该界面内找到直线工具，如图所示：
- 03
使用直线绘制出主线路，如图所示：
- 04
再在主线路的基础上在画出分支路如图所示：
- 05

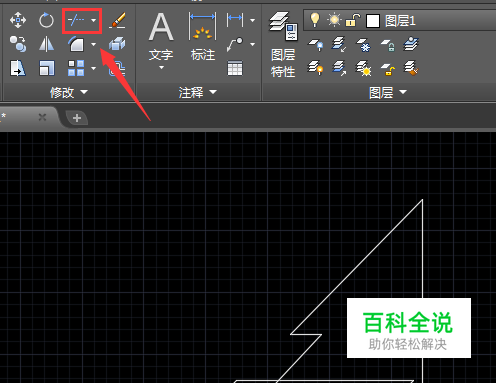

再在工具箱内找到修剪工具，如图所示：
- 06
使用修剪命令将多余的线修剪掉，如图所示：
- 07

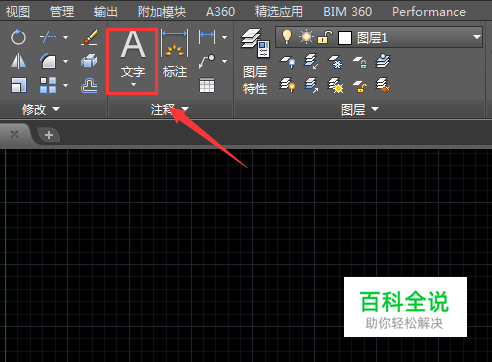

再在工具箱内找到文字工具，如图所示：
- 08
使用文字工具在图中标出管道的直径，最后的管道图就绘制好了，如图所示：
