Matlab设定刻度数据点位置及修改坐标轴的刻度值
在使用matlab绘制图像时,有时需要对坐标轴不是有规律的数字或者是自己定义的一些字母等,但使用绘图函数只能得到默认的数值,这时可以采用set函数对图像坐标轴进行处理。
操作方法
- 01

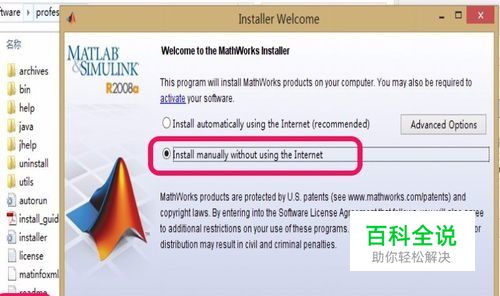

首先在电脑上下载并安装matlab 2008,如果已经安装了可以跳到下一步。
- 02

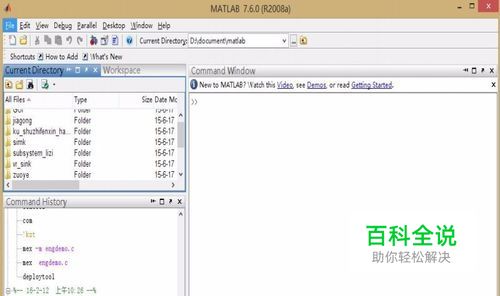

运行matlab软件,其工作界面显示如下,分为四大部分,右侧为命令窗口。
- 03

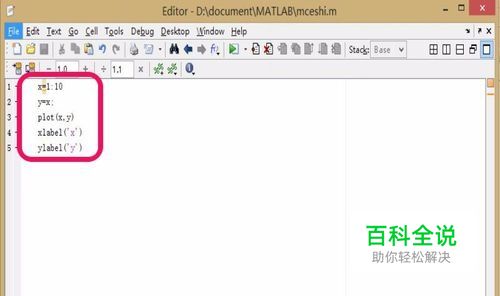

点击新建M文件按钮,在弹出的编辑窗口中输入程序代码,并保存文件。
- 04

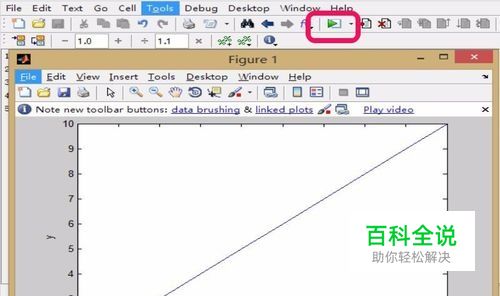

在弹出的编辑窗口中按下F5,程序运行后弹出一个图像框。
- 05

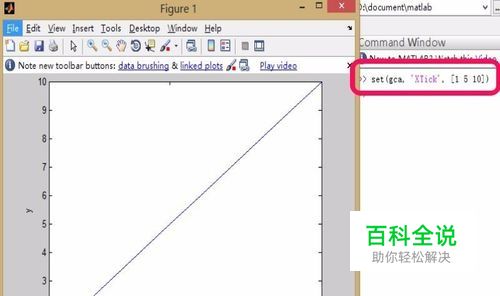

如果想在该图像中显示X轴的部分刻度值,并且与现有坐标轴不同。如可输入以下代码到matlab命令窗口中去: set(gca, ‘XTick’, [1 5 10]); % 这里是只显示1,5,10三个刻度值
- 06

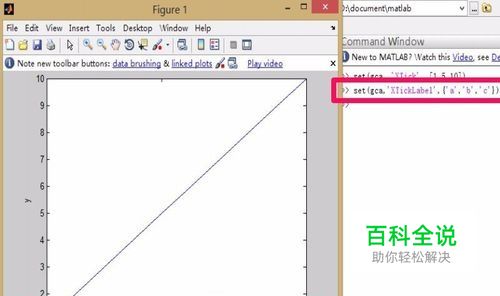

然后输入以下代码: set(gca,'XTickLabel',{'a','b','c'}) ; %将上面的三个刻度值改为a,b,c。 运行后得到如下图所示。
