solidworks工程图怎样让隐藏的边线再显出来
在solidworks工程图中，很多人将边线或者轮廓线隐藏掉了，想再显示回来，但不知道怎么操作了，这里笔者就用图文方式分享一下。
操作方法
- 01

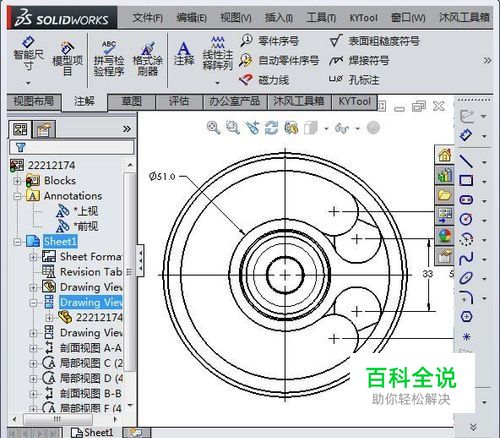

如图，笔者现在要把模型的轮廓线隐藏掉，然后再恢复显示。下图是没隐藏前的模型图
- 02

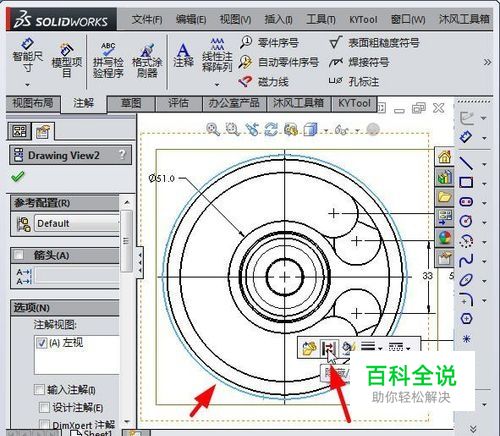

先选中要隐藏的边线或者轮廓线，弹出小工具栏，点击“隐藏/显示边线”，
- 03

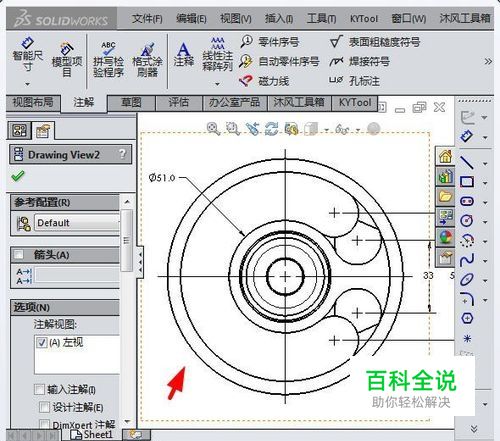

轮廓线边线就被隐藏了，
- 04

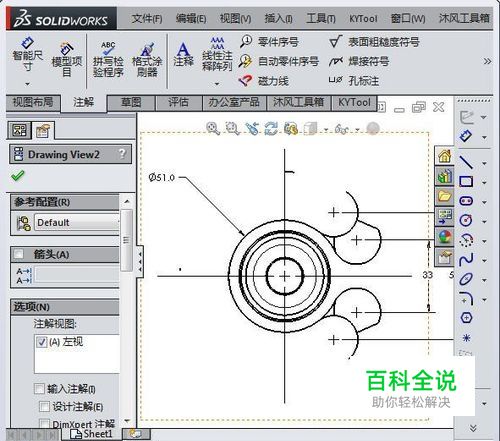

我多隐藏几条线，这样方便大家查看，隐藏后如图所示
- 05

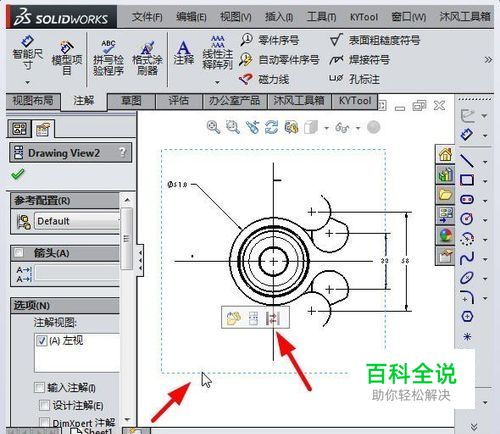

如何隐藏已经说完了，下面介绍如何将刚才隐藏的线条显示出来，选择整个视图，弹出小工具栏，点击“隐藏/显示边线”按钮
- 06

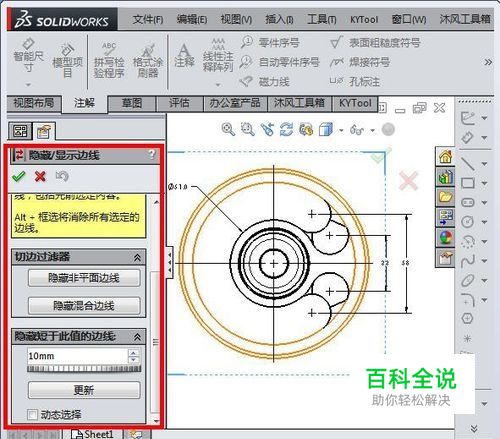

此时，左侧弹出对话框，如图，被隐藏的边线已经变成红色了，
- 07

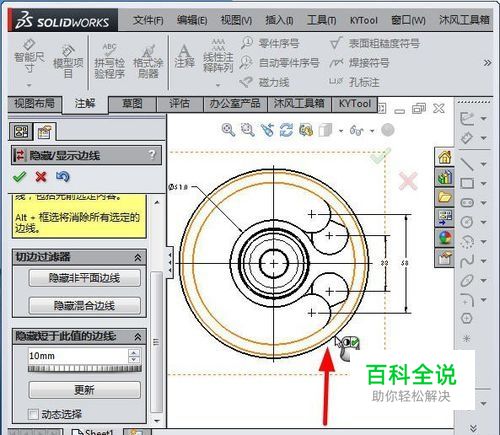

点击红色的线，（也就是前面已经贝隐藏了的轮廓线），一点击就变成黑色了，隐藏的轮廓线又显示出来了，
- 08

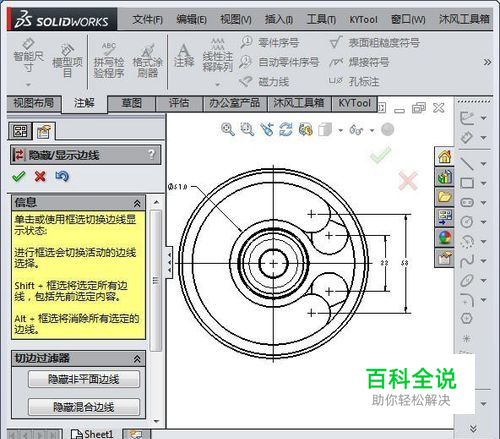

将所有的红线点击一次，完全变成黑色了，说明原来已经隐藏的轮廓线，又显示出来了。
