CAD中如何使用sc参照命令缩放图片?
sc参照命令十分常用,下面跟大家聊一聊如何使用参照命令缩放图片,希望对大家有所帮助。
操作方法
- 01

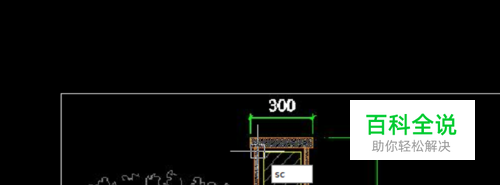

我们一下图为例,最上方尺寸标注是300,然而该图实际尺寸并非300。 键盘输入sc命令。
- 02

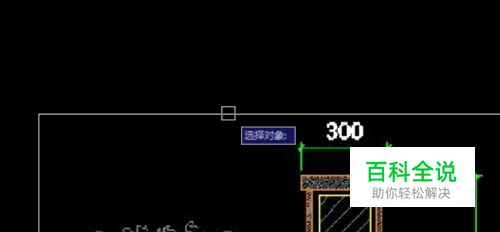

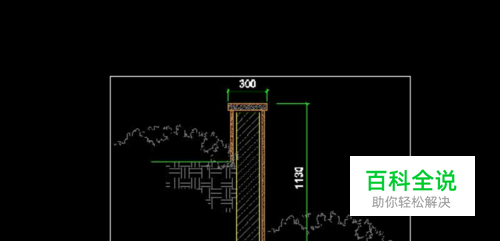

然后选择该图片作为缩放对象。
- 03

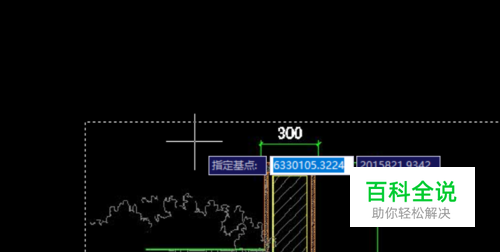

选中后光标任意点一点作为基点。
- 04

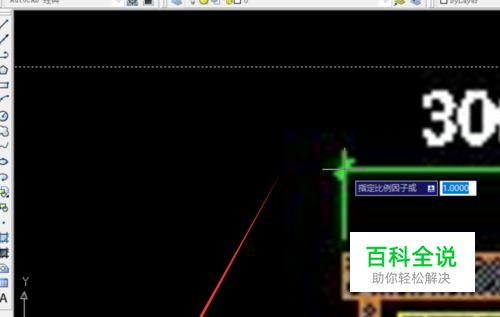

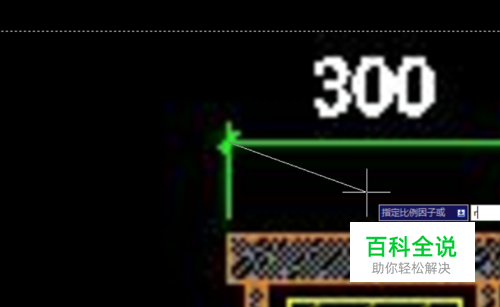

这时候键盘输入r,启动参照缩放命令。
- 05

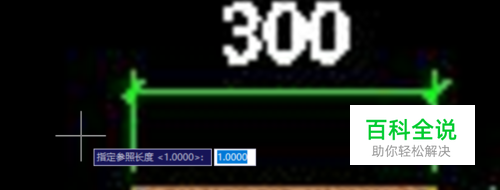

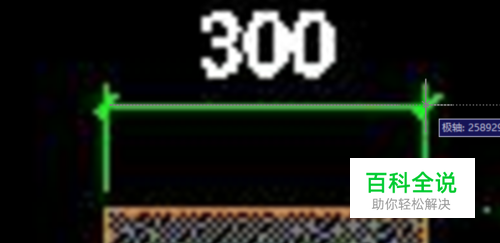

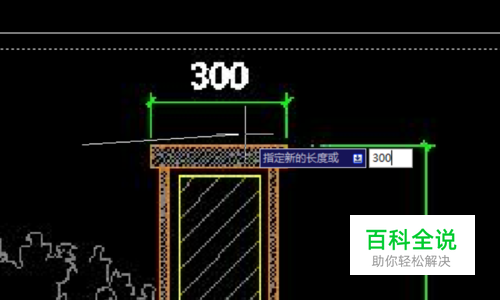

光标选取图中标注300长度的绿色标注线,选取后键盘输入300.
- 06

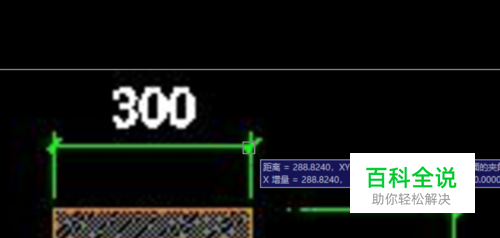

输入后确认,这时候图片就会缩放。 使用di命令量取图中标注300长度的绿色标注线,这时候你会发现测量长度趋于300。
