win8 主板跳线接法

操作方法

• 01

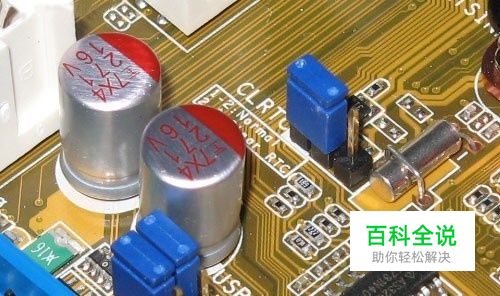

  首先我们来了解一下一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

• 02

  通过解析，相信以后大家都不会被主板上繁杂的跳线所困扰。当然，还有一些主板上可能有一些其他定义的跳线，比如外接1394接口，这些都有很明显的标志，并且基本上的连线都是整合型的，直接插上就可以，并不难，在此我就不对这些用的较少的跳线做太多的讲述；



• 03

  通过解析和操作，连接这一大把的线都会变得非常轻松至少没有之前那种茫然的感觉了。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注呢？这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。

• 04

  下面我们来一个一个的认识（每张图片下方是相关介绍）！



• 05

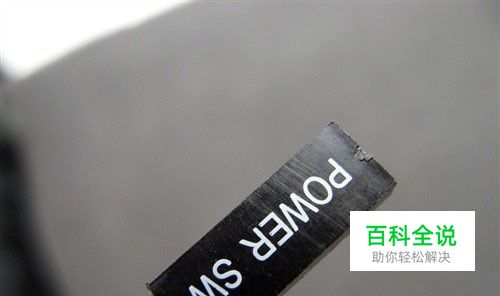

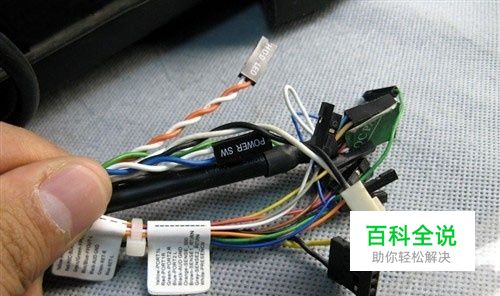

  电源开关：POWER SW 英文全称：Power Swicth 可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等 功能定义：机箱前面的开机按钮



• 06

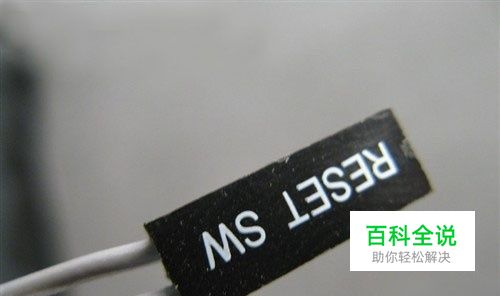

  复位/重启开关：RESET SW 英文全称：Reset Swicth 可能用名：RESET、Reset Swicth、Reset Setup、RST等 功能定义：机箱前面的复位按钮



• 07

  电源指示灯：+/- 可能用名：POWER LED、PLED、PWR LED、SYS LED等



• 08

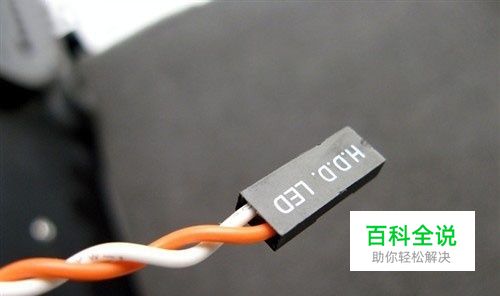

  硬盘状态指示灯：HDD LED 英文全称：Hard disk drive light emitting diode 可能用名：HD LED6



• 09

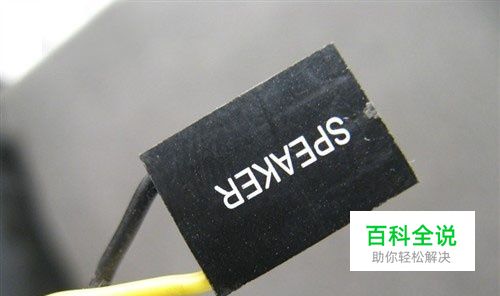

  报警器：SPEAKER 可能用名：SPK 功能定义：主板工作异常报警器



• 10

  至于这个，相信大家都不陌生吧，连接前置USB接口的，一般都是一个整体



• 11

  音频连接线：AUDIO 可能用名：FP AUDIO 功能定义：机箱前置音频

• 12

  以上简单的图文的简单介绍，相信大家都已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。 下面我们在来认识主板上的“跳线”。实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，其实并不是很可怕的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书就可以插好复杂的跳线。 辣么问题来了，哪儿才是跳线的第一Pin？

• 13

  其实我们要学会如何跳线，就得必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。 如下图:



• 14

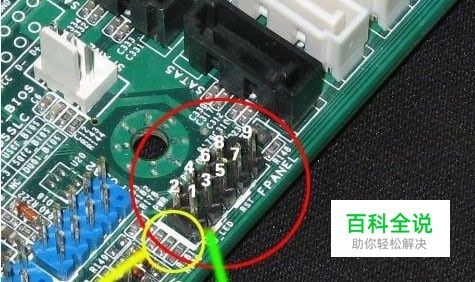

  9Pin开关/复位/电源灯/硬盘灯定义



• 15

  这个主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯，9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，现在市场上绝大多数的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。

• 16

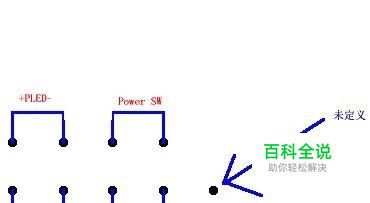

  下图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以，很简单。其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。



• 17

  9针面板连接跳线示意图

• 18

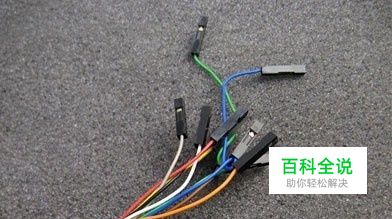

  辣么，如此的话问题又来了！！！ 你能区分这根线的正负极了吗？ 其实，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。学到并且记住相关知识之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。一定要记住排列方式！ 为了方便大家记忆，我就用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置： 1、缺针旁边插电源 2、电源对面插复位 3、电源旁边插电源灯，负极靠近电源跳线 4、复位旁边插硬盘灯，负极靠近复位跳线 辣么，现在你是否感觉容易多了，那就对了嘛！！！

• 19

  在此我以华硕主板接线方法为例，因为华硕的主板接线的规律和我们之前讲到的不太一样，但是也非常具有代表性，所以我们在这里特别来讲解一下



• 20

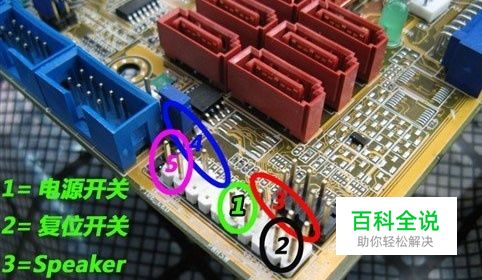

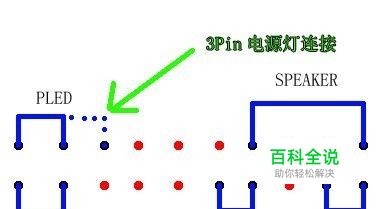

  上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。

• 21

  下面我们来找一下这个的规律。 首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置； 其次，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin； 然后，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。



• 22

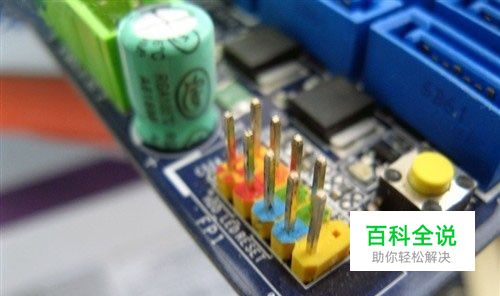

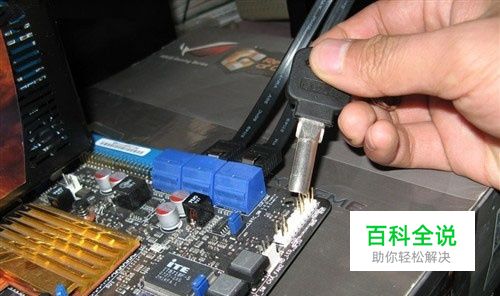

  其他无规律主板的接线方式，除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图，大家遇到这样主板的时候，就按照标识来插线就可以了。看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。

• 23

  前置USB前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。



• 24

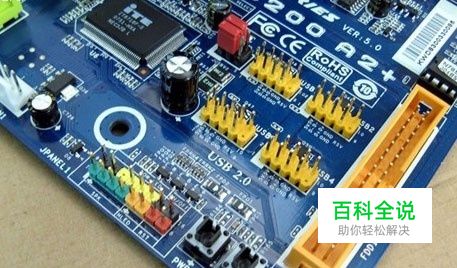

  要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针，如上图所示，找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。



• 25

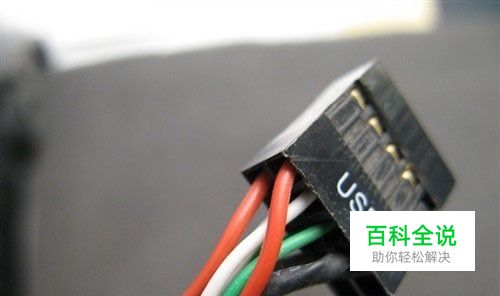

  现在一般机箱上的前置USB连线都是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接；如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。

• 26

  前置音频连接方法由于前置音频是最近这几年才开始流行起来的，很多大师都喊难，更何况我们菜鸟们呢！！那么前置音频到底是不是真的那么难接呢，大家一起来看一看。



• 27

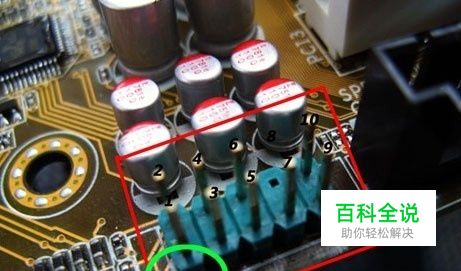

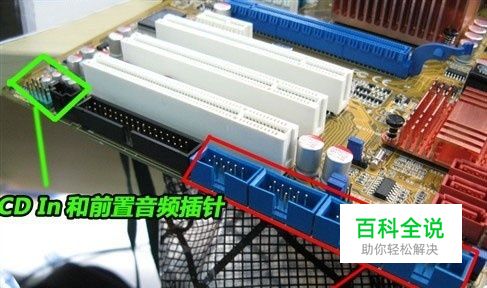

  从市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。



• 28

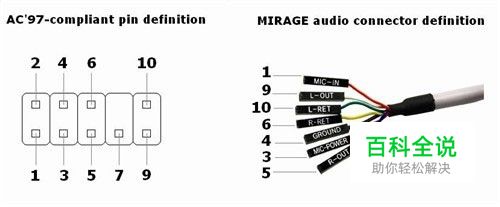

  上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义： 1---Mic in/MIC（麦克风输入） 2---GND（接地） 3---Mic Power/Mic VCC/MIC BIAS（麦克风电压） 4---No pin 5---LINE OUT FR（右声道前置音频输出） 6---LINE OUT RR（右声道后置音频输出） 7---NO pin8——NO pin 9---LINE OUT FL（左声道前置音频输出） 10---LINE OUT RL（做声道后置音频输出） 在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。这么记是不是很简单？



• 29

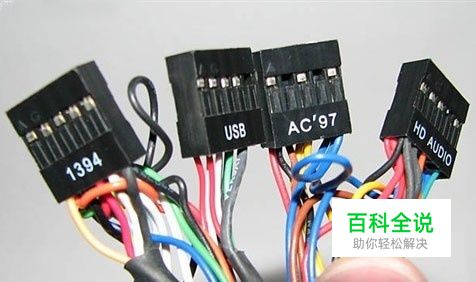

  现在呢很多接线实际上都整合了的，不用再为线序而烦恼，如下图所示：
