SU如何快速拉模型
su作为模型软件,以简单快速上手著称,但是有些知识不了解,做规划模型是很累的!
这里借助插件suapp快速简单拉模型。
操作方法
- 01

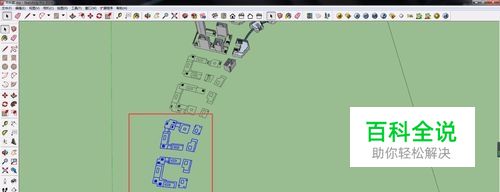

将cad导入su里,并将文件移动到坐标原点附近,然后选择要建模的部分。
- 02

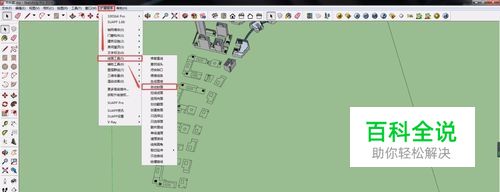

装了suapp插件后,会有一个扩展程序窗口,找到线面工具中的自动封面
- 03

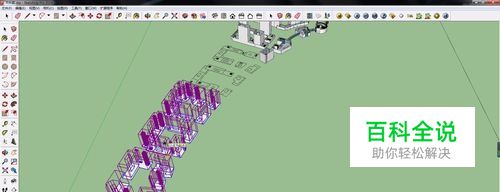

点击封面命令后,线条都封面了,如有遗漏,手动封面,并且保持所有面同向
- 04

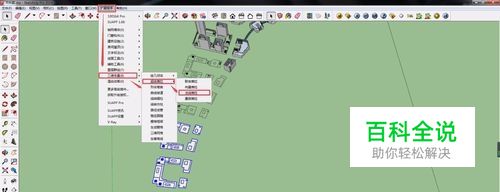

开始拉模型了,这个面多,一个个拉模型,会很累,这里使用扩展程序里的,三维体量里的,超级推拉里的,法线推拉或者联合推拉
- 05

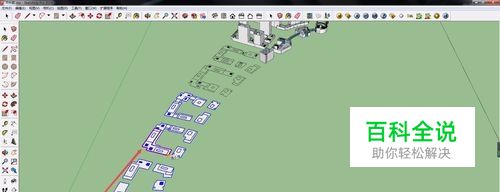

然后随便点击这些面里的一个面,接着向上拉
- 06
然后在右下角输入高度,如20,然后enter
- 07

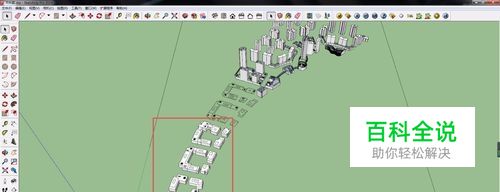

最后所有的面都拉起来了,一步到位
- 08
由于规划设计里层高都错落有致,所以建议cad里将同一层高的建块,然后导入su里,这样一次次统一拉起来就好了。
