AutoCAD中偏移命令工具的使用方法，快捷键为o
以实例说明偏移工具的使用，画出机械零件的简单图形。
操作方法
- 01

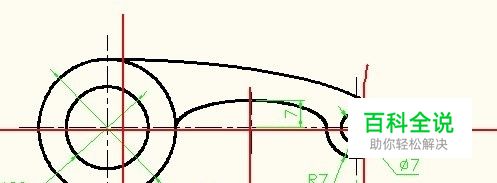

作图，首先画出定位尺寸如图红色所指示的线段，再画定形尺寸。
- 02

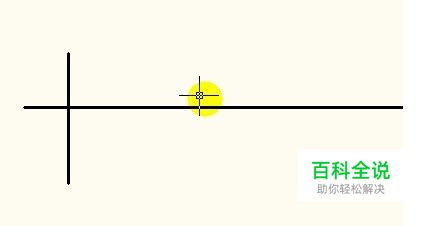

画出横向的中心线，再画竖向的中心线，画好了左边的中心线后，
- 03
可以使用偏移命令进行偏移。偏移工具的快捷键为英文字母o ,
- 04
选择偏移命令，输入要使用的偏移距离60，空格
- 05

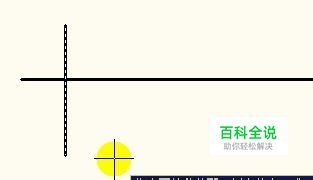

提示选择要偏移的对象，点选要偏移的线段，
- 06

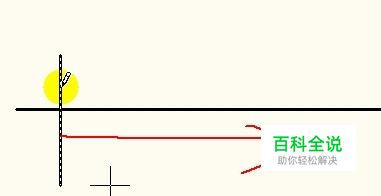

点选之后，并未完成，系统提示，指定要偏移的那一侧，因为系统在知道偏移是向左还是向右，在这里向右偏移60，
- 07
在右边点一下，线段就出来了。
- 08

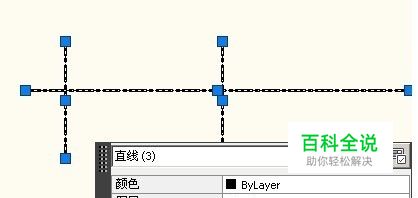

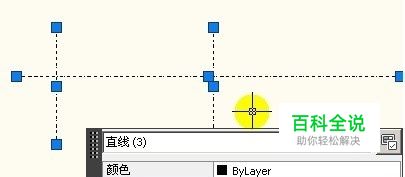

把线形，改为中心线。还在把图层改为0图层。
- 09

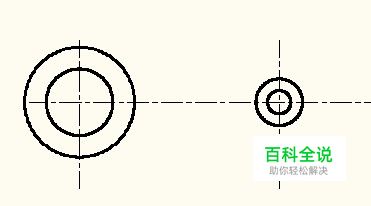

把线画出后，先把圆画出来，注意的是，左边的两个圆写的是直径，右边的圆写的是半径。
- 10

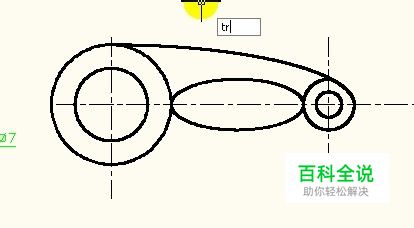

靠外面的椭圆，使用是的圆心，里面的椭圆，使用的是轴、端点。
- 11
最后，把多余的线条删除。
