multisim使用：[5]频率响应或波特图
本篇介绍波特图示仪的使用方法
操作方法
- 01
所谓频率响应或波特图可以这样简单的理解： 输入信号是一个正弦信号，保持其幅度不变而改变频率，那么输出信号的幅度和相位会有什么变化？输出信号的幅度与输入信号幅度之比就是放大倍数或者增益，这个放大倍数随着频率的变化就是幅频响应，同样的，输出信号与输入信号相位差的变化就是相频响应，合起来叫频率响应。
- 02

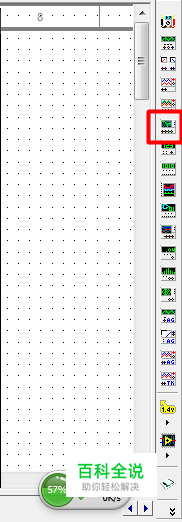

multisim中用波特图示仪观察频率响应非常简单，在如图所示，仪器工具栏第6个
- 03

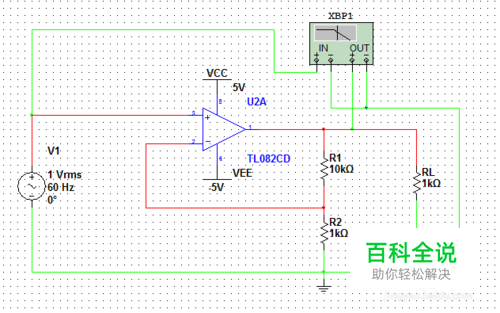

假如现在要观察一个运放的频率响应，电路图如下所示，那么只需将输入信号与波特图示仪的IN通道相连，输出信号与波特图示仪的OUT通道相连
- 04

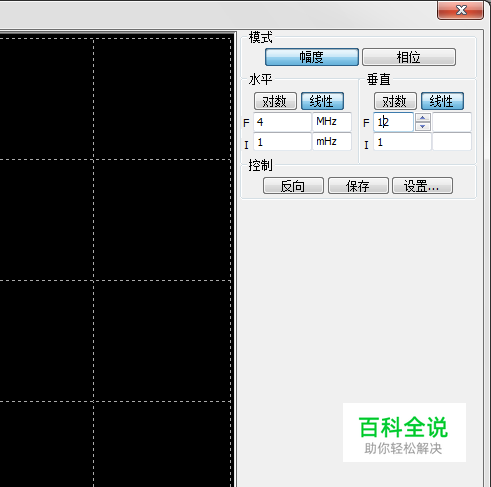

在波特图示仪上双击打开其显示和设置面板，左边就是频率响应曲线显示窗口和示波器类似，右边是设置； 其中模式是用来选择观察幅频响应还是相频响应； 水平是设置频率的，如果选择线性那么频率的变化是均匀的，如果选择对数，那么频率的变化是对数的，对数方式可以在更宽的频率范围内观察频率响应；I 所要观察频率范围的起始值，后面是单位uHz,mHz,KHz,MHz,GHz,THz;F 是所要观察频率范围的终止值； 垂直是设置幅度或者相位的，类似原理不再赘述；
- 05

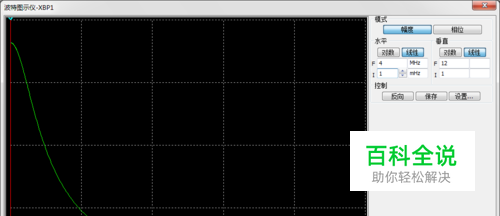

设置完成后看看仿真结果如下图
- 06

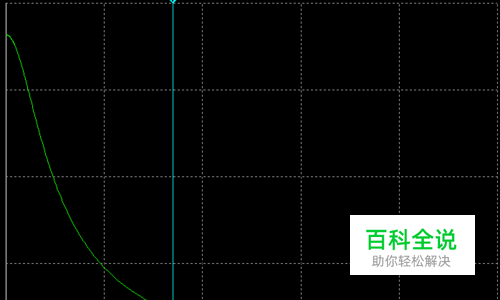

在显示窗口最左边有一条红色竖线，可以用来测量曲线某个点处的横轴、纵轴数值，用鼠标可以拖拽它到要观察的位置，可以用最下面的左右箭头来点击移动，曲线与这条红线相交点的坐标数值就显示在下方，如图所示显示的是频率为1.359MHz,幅度的放大倍数我2.18097
